KWALIFIKACJA BUD8 - STYCZEŃ 2018

PYTANIE NR 35.

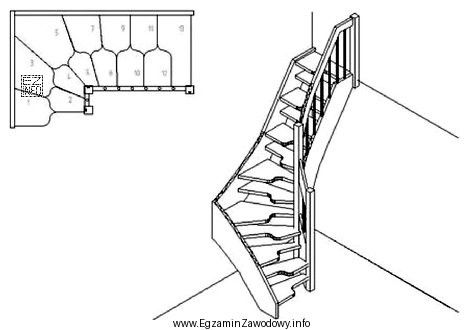

Na rysunkach przedstawiono schody prefabrykowane
Ilustracja przedstawia schody prefabrykowane typu kacze, co jest związane z kwalifikacją zawodową montera konstrukcji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schody kacze rozpoznaje się po stopniach o naprzemiennych wcięciach (raz szerzej z lewej, raz z prawej), co wymusza stawianie stóp na zmianę. Schody kręte mają układ radialny wokół słupa, młynarskie są proste i strome bez wcięć, a wachlarzowe mają stopnie klinowe na łuku.

Pełne wyjaśnienie:

Poprawna odpowiedź to schody kacze, ponieważ ich cechą diagnostyczną są stopnie z naprzemiennymi wcięciami. W praktyce oznacza to, że jeden stopień ma "pełną" (szerszą) część po jednej stronie, a kolejny stopień po stronie przeciwnej. Taki układ wymusza chodzenie lewa–prawa na zmianę, dzięki czemu można wykonać bardzo stromy bieg przy zachowaniu miejsca na stopę.

Dlaczego pozostałe odpowiedzi nie pasują?

  • "kręte" – schody kręte rozpoznaje się po stopniach ułożonych promieniście (zwykle wokół centralnego słupa) i po skręcającym biegu. Sama zmiana kierunku lub rzut w kształcie litery L nie oznacza jeszcze schodów krętych. Kluczowe jest tu promieniowe ułożenie stopni, a nie naprzemienne wycięcia.
  • "młynarskie" – to bardzo strome schody, często o prostym biegu, czasem zbliżone do drabiny. Mogą być wąskie, ale nie mają charakterystycznych naprzemiennych "wygryzień" w stopniach, które narzucają krok lewo–prawo.
  • "wachlarzowe" – mają stopnie klinowe (szersze na zewnętrznej stronie łuku, węższe przy wewnętrznej), tworzące kształt wachlarza. To inna "nieregularność" niż w schodach kaczych: wachlarzowość wynika z geometrii łuku, a nie z celowego naprzemiennego profilowania pod stopy.

Wskazówka egzaminacyjna: jeśli na rysunku widzisz stopnie, które raz są "pełniejsze" po lewej, raz po prawej, niemal zawsze chodzi o schody kacze. Najpierw szukaj tej cechy, a dopiero potem oceniaj rzut biegu (prosty, zabiegowy, z podestem).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Schody kacze to strome schody o naprzemiennie wyciętych stopniach. Co drugi stopień ma szerszą część po lewej, a następny po prawej, przez co użytkownik stawia stopy na zmianę. Ta asymetria stopni jest ich najbardziej charakterystycznym wyróżnikiem.
Oszczędność miejsca wynika z możliwości wykonania bardzo stromego biegu przy zachowaniu miejsca na stopę dzięki naprzemiennym wcięciom. W porównaniu z tradycyjnymi schodami o łagodnym nachyleniu potrzebują krótszego rzutu poziomego, więc sprawdzają się w małych przestrzeniach.
Schody młynarskie są zwykle proste i strome, ale stopnie mają klasyczny, symetryczny kształt. Schody kacze mają stopnie asymetryczne z naprzemiennymi wycięciami, które wymuszają krok lewa–prawa na zmianę. To najpewniejsza cecha rozpoznawcza.
Schody kręte mają stopnie ułożone promieniście i bieg skręcający wokół osi (często słupa). W schodach kaczych kluczowe są naprzemienne wcięcia stopni, a skręt biegu nie jest warunkiem. Sam rzut "na zakręcie" nie przesądza o schodach krętych.
Naprzemienne wcięcie oznacza, że stopień ma "pełną" część tylko po jednej stronie, a po drugiej stronie jest wybranie. Kolejny stopień ma układ odwrotny. Na rysunku widać więc powtarzalny wzór: raz szerzej z lewej, raz szerzej z prawej.
Stosuje się je tam, gdzie brakuje miejsca na typowe schody, np. wejścia na poddasze, do antresoli lub do piwnicy. To rozwiązanie "oszczędnościowe", wybierane przy ograniczonej powierzchni, gdy trzeba uzyskać komunikację pionową na małym rzucie.
Najczęściej myli się je z "młynarskimi", bo oba typy są strome. Błąd wynika z patrzenia tylko na nachylenie, a nie na kształt stopni. Drugi błąd to wybór "wachlarzowych", gdy widoczny jest skręt biegu, mimo że brak stopni klinowych i występują naprzemienne wycięcia.
Tak. Prefabrykacja dotyczy sposobu wykonania elementu (wytworzenie w zakładzie i montaż na budowie), a nie samej geometrii schodów. Schody kacze mogą występować jako prefabrykaty, a na rysunkach technicznych rozpoznaje się je po naprzemiennych wycięciach stopni.
Najpierw znajdź cechę stopni: czy są symetryczne, klinowe, czy mają naprzemienne wcięcia. Dopiero potem oceń układ biegu w rzucie (prosty, z zabiegiem, z podestem). W schodach kaczych kluczowa jest geometria stopni, widoczna i w rzucie, i w widoku przestrzennym.
Ucz się rozpoznawania po cechach diagnostycznych: kręte (promieniowe), wachlarzowe (klinowe), młynarskie (proste i strome), kacze (naprzemienne wcięcia). Pomaga przegląd rysunków porównawczych i ćwiczenie szybkiej identyfikacji na rzutach i aksonometrii.
info

Statystycznie 48% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Schody kacze rozpoznaje się po stopniach o naprzemiennych wcięciach (raz szerzej z lewej, raz z prawej), co wymusza stawianie stóp na zmianę."

Źródła:

  • Wikipedia (EN): Alternating tread staircase — https://en.wikipedia.org/wiki/Alternating_tread_staircase (dostęp: 2026-03-01)

Materiały:

  • Podręczniki i skrypty z rysunku technicznego budowlanego (dział: schody i rzuty)
  • Atlas/kompendium typów schodów w budownictwie (rysunki porównawcze)
  • Materiały szkolne dla BUD.1: prefabrykaty i elementy żelbetowe
