PYTANIE NR 40.

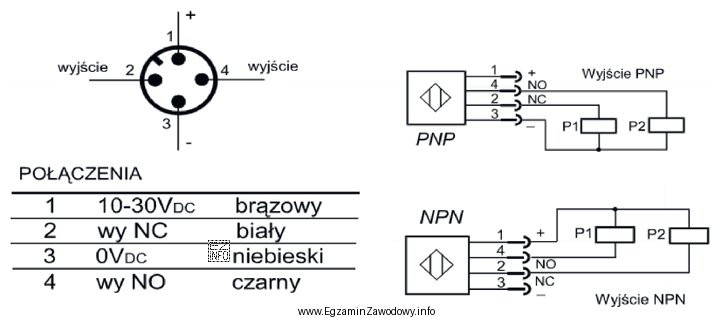

Na rysunkach przedstawiono sposób podłączenia czujnika indukcyjnego z elementami zewnętrznymi. Który typ czujnika i które przewody należy podłączyć do sterownika PLC oraz do zasilacza, aby uaktywnić niskim potencjałem jego wejście w chwili wykrycia obiektu przez czujnik?
Na rysunkach przedstawiono sposób podłączenia czujnika indukcyjnego z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby uaktywnić niskim potencjałem wejście sterownika PLC w chwili wykrycia obiektu przez czujnik, należy użyć czujnika typu NPN. Zgodnie z dostarczonym schematem, przewód brązowy to zasilanie +10-30Vdc, przewód niebieski to 0Vdc, a przewód czarny to wyjście NO (normalnie otwarte), które jest aktywne, gdy czujnik wykryje obiekt. Podłączenie tych trzech przewodów zapewni, że wejście sterownika PLC zostanie uaktywnione niskim potencjałem, gdy czujnik wykryje obiekt.
