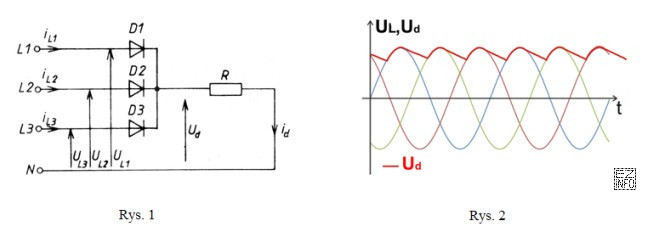

W prostowniku (także trójpulsowym) napięcie na obciążeniu rezystancyjnym bez dodatkowych elementów ma charakter tętniący: rośnie w pobliżu kolejnych "szczytów" napięć fazowych, a następnie opada do następnego przewodzenia diod. Jeżeli na wykresie Ud widać wyraźne wygładzenie (mniejszą amplitudę tętnień oraz "podtrzymanie" napięcia pomiędzy kolejnymi impulsami), to typowym zabiegiem jest zastosowanie kondensatora dołączonego równolegle do obciążenia.
Dlaczego kondensator równoległy działa? Kondensator ładuje się, gdy napięcie wyprostowane osiąga wartości wysokie (w pobliżu maksimum chwilowego). Gdy napięcie źródła po prostowaniu zaczyna spadać, kondensator staje się źródłem energii dla obciążenia R i rozładowuje się, przez co napięcie Ud nie spada tak szybko. Efektem jest wyższa wartość minimalna napięcia i mniejsze tętnienia.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Dławik równoległy do R nie jest typowym elementem do wygładzania napięcia na obciążeniu rezystancyjnym; wprowadzałby dodatkową gałąź pobierającą prąd, a nie magazynowałby energii w sposób podtrzymujący Ud tak jak kondensator równoległy.
- Kondensator szeregowo z R blokuje składową stałą i tworzy układ o innym przeznaczeniu (sprzęganie AC), więc nie daje stabilnego napięcia stałego na obciążeniu.
- Dławik szeregowo z R może ograniczać zmiany prądu i bywa używany w filtrach prądowych, ale sam włączeniem szeregowym nie daje charakterystycznego "doładowywania do szczytu i powolnego opadania" napięcia na R, typowego dla filtru pojemnościowego równoległego.
Na egzaminie warto kojarzyć: kondensator równolegle najczęściej wygładza napięcie, a dławik szeregowo – najczęściej wygładza prąd (w zależności od układu i obciążenia).
