KWALIFIKACJA GIW3 - CZERWIEC 2015



PYTANIE NR 4.

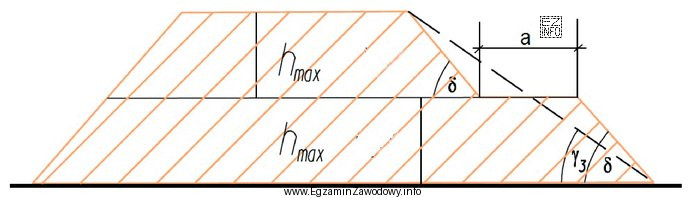

Na rysunku generalny kąt nachylenia zbocza zwałowiska oznaczony jest
Ilustracja przedstawia schematyczny rysunek techniczny związany z górnictwem odkrywkowym, a konkretnie z kształtowaniem
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Generalny kąt nachylenia zbocza jest na schematach oznaczany symbolem kąta przypisanym do całej skarpy (a nie do wysokości czy odcinka). Odpowiedź "γ3" wskazuje właśnie oznaczenie kąta. "hmax" dotyczy wysokości, a "a" oraz "δ" nie odpowiadają tu opisanemu parametrowi.

Pełne wyjaśnienie:

Pytanie dotyczy umiejętności odczytania oznaczeń na rysunku przedstawiającym zwałowisko. W geotechnice i w dokumentacji górniczej parametry geometryczne obiektu (np. wysokość, szerokość, kąty nachylenia skarp/zboczy) są opisywane skrótami i symbolami. Kluczowe jest rozróżnienie, czy dany zapis opisuje wartość kątową, czy wartość liniową.

Odpowiedź "γ3" jest poprawna, ponieważ w treści pytania wskazano generalny kąt nachylenia zbocza zwałowiska, a więc parametr wyrażany w stopniach (kąt). Na rysunku jest on podpisany odpowiednim symbolem kąta; w tym zadaniu jest to właśnie γ z indeksem dolnym 3, co odróżnia ten kąt od innych kątów (np. lokalnych) występujących na schemacie.

Dlaczego pozostałe odpowiedzi są błędne:

  • "hmax" odnosi się do maksymalnej wysokości. To parametr liniowy (metry), a nie kąt nachylenia. Uczniowie często mylą "stromość" skarpy z jej wysokością, ale to różne wielkości.
  • "a" jest zbyt ogólnym symbolem i w rysunkach technicznych bywa używany do różnych długości/odległości (np. odcinka podstawy, szerokości), więc nie identyfikuje jednoznacznie kąta nachylenia zbocza w tym zadaniu.
  • "δ" bywa używane do oznaczania kąta w innych konwencjach, ale w tym konkretnym rysunku pytanie wskazuje, że generalny kąt nachylenia jest oznaczony inaczej. W egzaminie decyduje zgodność z oznaczeniami zastosowanymi na dołączonym schemacie.

Wskazówka egzaminacyjna: jeśli w odpowiedziach występuje mieszanka symboli kątowych i liniowych, najpierw odfiltruj wielkości liniowe (zwykle mają "h", "L", "b" lub opis "max"). Kąt rozpoznasz po symbolu przypisanym do nachylenia skarpy oraz po tym, że na rysunku jest zazwyczaj zaznaczony łukiem przy przecięciu prostych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest generalny kąt nachylenia zbocza zwałowiska?
To kąt opisujący nachylenie całego zbocza (skarpy) zwałowiska względem poziomu. Jest parametrem geometrycznym używanym m.in. do oceny stateczności i do porównywania różnych wariantów formowania zwałowiska.
Jak odróżnić na rysunku kąt nachylenia od wysokości zwałowiska?
Kąt nachylenia jest zwykle zaznaczany łukiem kąta i symbolem greckim lub literą przy wierzchołku kąta. Wysokość to odcinek pionowy/pochyły opisany np. przez h, często z indeksem (np. max) i dotyczy długości w metrach.
Dlaczego w zadaniach o zwałowisku pojawiają się indeksy dolne, np. γ3?
Indeksy dolne rozróżniają kilka podobnych parametrów w jednym schemacie, np. różne kąty dla różnych części obiektu (kąt lokalny, kąt ogólny, kąt dla kolejnej półki). Na egzaminie trzeba wskazać dokładnie ten symbol, który opisuje wskazany element.
Jakie znaczenie ma kąt nachylenia zbocza dla bezpieczeństwa pracy w odkrywce?
Im większe nachylenie skarpy, tym zwykle większe ryzyko utraty stateczności (osuwiska, obrywy), zwłaszcza przy zawodnieniu i słabych gruntach. Kontrola geometrii skarp i zwałowisk wpływa na plan ruchu, dobór technologii i organizację bezpiecznych stref pracy.
Czy symbol δ zawsze oznacza kąt w geotechnice?
Nie zawsze. δ bywa używane jako oznaczenie kąta w różnych dziedzinach, ale w dokumentacji technicznej liczy się konwencja przyjęta na konkretnym rysunku i w jego legendzie. Dlatego na egzaminie należy kierować się tym, co jest podpisane na schemacie.
Jakie elementy geometryczne zwałowiska najczęściej są opisane na przekroju?
Najczęściej spotkasz wysokość (np. h), szerokości/podstawy (np. a, b), kąty nachylenia skarp (symbole kątowe) oraz czasem półki/bermy. Te parametry służą do projektowania i kontroli formowania zwałowiska.
Kiedy na egzaminie GIW.3 pojawiają się pytania z odczytu rysunku geotechnicznego?
Pojawiają się wtedy, gdy trzeba zidentyfikować element obiektu (skarpa, bermy, podstawa) albo wskazać oznaczenie parametru (kąt, wysokość, odległość). To sprawdza praktyczną umiejętność korzystania z dokumentacji, a nie tylko definicje.
Jakie błędy najczęściej popełnia się przy oznaczeniach typu hmax i γ?
Typowy błąd to wybór wielkości liniowej (h) zamiast kątowej, bo uczniowie kojarzą "stromość" z "wysokością". Drugi błąd to ignorowanie indeksów (np. 3) i uznawanie, że każdy symbol γ oznacza to samo, mimo że rysunek rozróżnia kilka kątów.
Jak zapamiętać, że hmax dotyczy wysokości, a nie kąta?
Pomaga skojarzenie: h jak "height"/"wysokość" (w praktyce: pionowy wymiar). Dopisek max oznacza wartość maksymalną. Kąt natomiast identyfikujesz po łuku na rysunku i tym, że jest to wielkość w stopniach, nie w metrach.
Czy bez rysunku da się rozwiązać pytanie o oznaczenie kąta nachylenia?
Zwykle nie w pełni, bo oznaczenia zależą od konwencji przyjętej w danym schemacie i jego podpisów. Jeśli rysunek jest w zadaniu, należy go traktować jako podstawowe źródło informacji: wskazuje, który symbol odnosi się do generalnego kąta, a który do innych parametrów.
info

Około 47% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Generalny kąt nachylenia zbocza jest na schematach oznaczany symbolem kąta przypisanym do całej skarpy (a nie do wysokości czy odcinka)."

Materiały:

  • Skrypty i notatki z geotechniki górniczej dotyczące stateczności skarp i zwałowisk
  • Materiały dydaktyczne z czytania dokumentacji technicznej (rysunki przekrojów, oznaczenia parametrów)
  • Instrukcje zakładowe dotyczące formowania i kontroli zwałowisk (jeśli dostępne w szkole/zakładzie)
