Zadanie sprawdza dwie umiejętności typowe dla montera kadłubów: odczyt informacji z rysunku konstrukcyjnego oraz uwzględnienie naddatku na skurcz spawalniczy.
1) Odczyt z rysunku

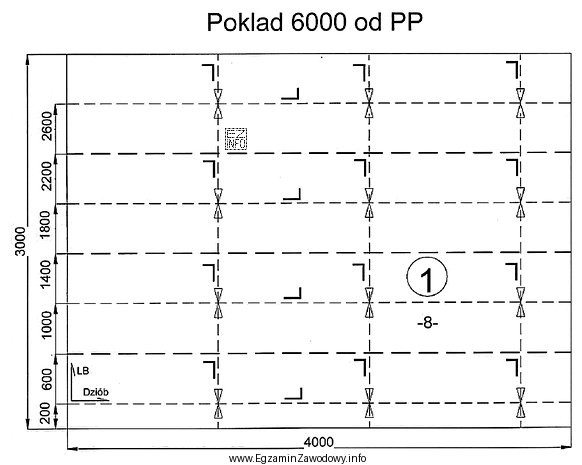

Wymiar szerokości płyty (poz. 1) jest podany jako 3000 mm (wymiar nominalny, docelowy po wykonaniu spoin i wystąpieniu skurczu). Na tej szerokości zaznaczono 7 wzdłużników (usztywnień wzdłużnych). Każdy z tych elementów będzie przyspawany do płyty, więc odpowiada jednemu "przyspawowi" w rozumieniu treści zadania.
2) Naddatek na skurcz
Treść podaje: "na każdy przyspaw należy przewidzieć 1 mm na skurcz spawalniczy". Oznacza to, że aby po spawaniu uzyskać wymiar nominalny 3000 mm, materiał należy przygotować z naddatkiem.
3) Obliczenie
- Liczba przyspawów: 7
- Naddatek na 1 przyspaw: 1 mm
- Naddatek łącznie: 7 × 1 mm = 7 mm
- Szerokość przed spawaniem: 3000 mm + 7 mm = 3007 mm
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 3000 mm — pomija naddatek na skurcz; po spawaniu wymiar byłby mniejszy od nominalnego.
- 3004 mm — odpowiada doliczeniu naddatku dla 4 przyspawów; typowy błąd zliczania elementów lub nieuwzględnienia wszystkich wzdłużników.
- 3006 mm — odpowiada doliczeniu naddatku dla 6 przyspawów; częsty efekt pominięcia jednego usztywnienia na rysunku.
Wskazówka egzaminacyjna: najpierw zawsze ustal, ile razy występuje operacja powodująca skurcz (tu: liczba przyspawów), a dopiero potem przelicz naddatek i zdecyduj, czy należy go dodać (wymiar przed spawaniem) czy odjąć (gdyby podano wymiar przed operacją).
