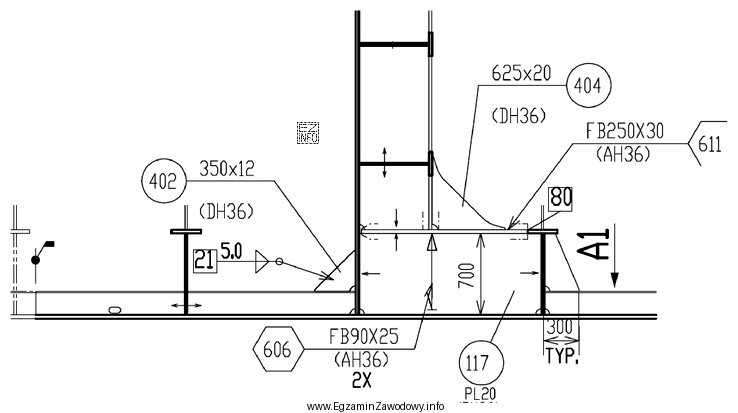

W rysunku technicznym konstrukcji spawanych rozróżnia się m.in. spoiny pachwinowe i spoiny czołowe, a także to, czy spoina jest wykonywana jednostronnie czy dwustronnie. Dodatkowo w dokumentacji może wystąpić doprecyzowanie, że spoina ma być wykonana dookoła obrysu (czyli zamknięta po całym konturze wskazanego połączenia), co ma znaczenie dla szczelności, wytrzymałości i technologii wykonania.
Poprawna odpowiedź: "pachwinową dwustronną dookoła obrysu." Oznacza to, że wymagany jest typ spoiny pachwinowej (zwykle stosowanej w złączach narożnych/teowych), wykonanej po obu stronach oraz prowadzonej dookoła całego konturu miejsca łączenia.
Dlaczego pozostałe odpowiedzi są nieprawidłowe:
- "pachwinową dwustronną." – opis jest niepełny: nie zawiera informacji o wykonaniu spoiny dookoła obrysu. W praktyce "dwustronna" nie oznacza automatycznie spoiny zamkniętej po konturze.
- "czołową dwustronną dookoła obrysu." – zawiera prawidłowe doprecyzowania dotyczące strony i obrysu, ale myli rodzaj spoiny. Spoina czołowa dotyczy złącza doczołowego i ma inne wymagania przygotowania krawędzi.
- "czołową jednostronną." – jednocześnie zmienia typ spoiny (na czołową) i stronę wykonania (na jednostronną), więc nie odpowiada oznaczeniu, które wskazuje spoinę pachwinową dwustronną oraz dookoła obrysu.
Wskazówka egzaminacyjna: analizuj odpowiedzi w trzech krokach: (1) typ spoiny (pachwinowa/czołowa), (2) strona wykonania (jedno-/dwustronna), (3) zakres (np. dookoła obrysu). Najczęstszy błąd to zauważenie tylko jednego parametru i pominięcie pozostałych.
