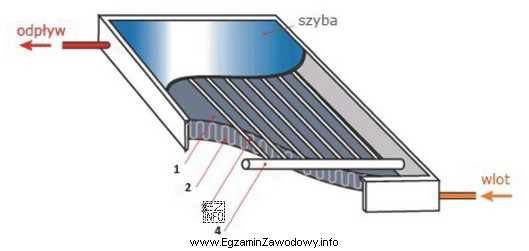

W kolektorach słonecznych (szczególnie płaskich) poszczególne elementy mają dość typowe położenie na przekroju. Izolacja cieplna znajduje się w obudowie kolektora i jej rolą jest zmniejszenie strat ciepła (przewodzenia, konwekcji oraz częściowo promieniowania) z części roboczej do otoczenia. Na rysunkach przekrojowych izolacja jest zwykle przedstawiana jako warstwa materiału pod absorberem i/lub przy ściankach bocznych.
Odpowiedź "izolację cieplną" jest poprawna, ponieważ element oznaczany jako izolacja odpowiada warstwie, która nie przenosi czynnika grzewczego i nie absorbuje promieniowania, tylko stanowi barierę ograniczającą ucieczkę ciepła.
Pozostałe propozycje opisują elementy o innej funkcji i innym typowym wyglądzie na przekroju:
- "rurkę zbiorczą" (kolektor/rozdzielacz) jest częścią hydrauliki kolektora – ma postać przewodu o wyraźnym przekroju kołowym i jest połączona z orurowaniem absorbera.
- "płytę absorbera" stanowi metalowa płyta (często z powłoką selektywną), zwykle umieszczona pod szybą, której zadaniem jest pochłanianie promieniowania i przekazywanie ciepła do rurek.
- "rurki z cieczą grzewczą" to układ przewodów, w których krąży czynnik (np. roztwór glikolu); na rysunku mają charakterystyczne, powtarzalne kształty przewodów przymocowanych do absorbera.
W zadaniach egzaminacyjnych warto zwracać uwagę na funkcję elementu i jego położenie warstwowe: izolacja jest "na zewnątrz części roboczej", natomiast absorber i rurki są elementami bezpośrednio odpowiedzialnymi za pobór i transport ciepła.
