KWALIFIKACJA MEC8 - PAŹDZIERNIK 2013

Wyjaśnienie poprawnej odpowiedzi:

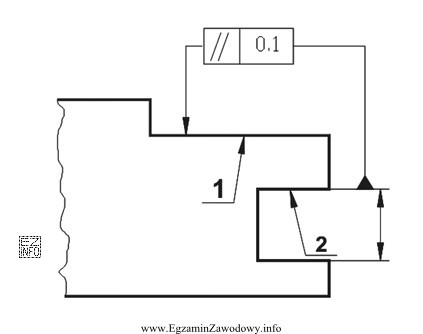

Na rysunku oznaczono odchyłkę równoległości powierzchni 1 względem 2. Symbol równoległości (dwie równoległe linie) oraz wartość 0.1 wskazują na tolerancję odchyłki równoległości między tymi powierzchniami. Oznacza to, że powierzchnia 1 może być odchylona od powierzchni 2 o maksymalnie 0.1 jednostki. Pozostałe odpowiedzi dotyczą innych rodzajów tolerancji, które nie są zgodne z oznaczeniem na rysunku.
