KWALIFIKACJA ELM5 - CZERWIEC 2020



PYTANIE NR 21.

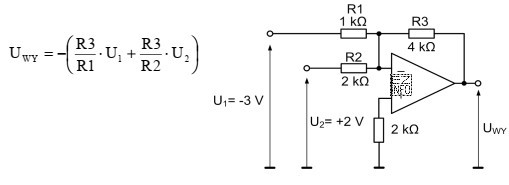

Na rysunku pokazano układ wzmacniacza sumującego napięcia stałe U1 i U2. Jaka jest wartość napięcia UWY na wyjściu w tym układzie?
Na rysunku pokazano układ wzmacniacza sumującego napięcia
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie wzoru na napięcie wyjściowe wzmacniacza sumującego oraz wartości rezystancji i napięć podanych na rysunku, obliczyliśmy wartość napięcia wyjściowego. Po podstawieniu wartości do wzoru i wykonaniu obliczeń, otrzymaliśmy wynik +8 V.
