W ciągarce ławowej kluczowym zespołem realizującym ruch roboczy jest wózek ciągnący. To on przemieszcza się po ławie (łożu) maszyny, zapewniając wymagany skok roboczy i przenosząc siłę z układu napędowego na element, który chwyta materiał i przeciąga go przez narzędzie.

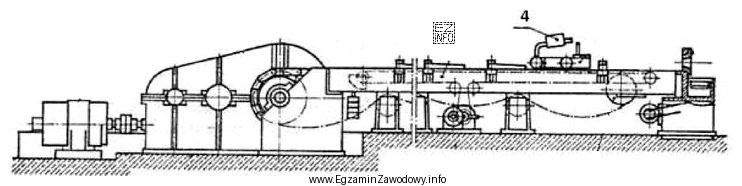

Odpowiedź "wózek ciągnący" pasuje więc do elementu, który zwykle na rysunkach złożeniowych jest przedstawiony jako masywniejszy zespół poruszający się wzdłuż prowadnic/łoża, często powiązany z mechanizmem napędu (np. łańcuch, śruba, przekładnia) oraz z uchwytem chwytającym materiał.
Dlaczego pozostałe propozycje są niepoprawne?
- "Napęd łańcuchowy" opisuje sposób przeniesienia napędu (rodzaj mechanizmu), a nie sam zespół jezdny wykonujący ruch roboczy. Na rysunkach może być widoczny jako łańcuch i koła łańcuchowe, zwykle w innej strefie niż oznaczenie wózka.
- "Ciągadło" jest narzędziem, przez które przeciąga się materiał w procesie ciągnienia (kształtuje przekrój). Jest to element roboczy o innej funkcji niż wózek; nie porusza się wzdłuż ławy jak zespół napędowo-jezdny.
- "Szczękę" należy rozumieć jako element chwytający (część uchwytu), który zaciska się na pręcie/drucie. Szczęki są częścią układu mocowania materiału, ale nie są tożsame z całym wózkiem ciągnącym.
Wskazówka egzaminacyjna: gdy w odpowiedziach występują nazwy narzędzia (ciągadło), mechanizmu (napęd) i elementu chwytającego (szczęka), a pytanie dotyczy oznaczenia na rysunku ciągarki, najczęściej chodzi o zespół ruchomy wykonujący cykl pracy, czyli wózek ciągnący.
