KWALIFIKACJA MOT2 - WRZESIEŃ 2015

Wyjaśnienie poprawnej odpowiedzi:

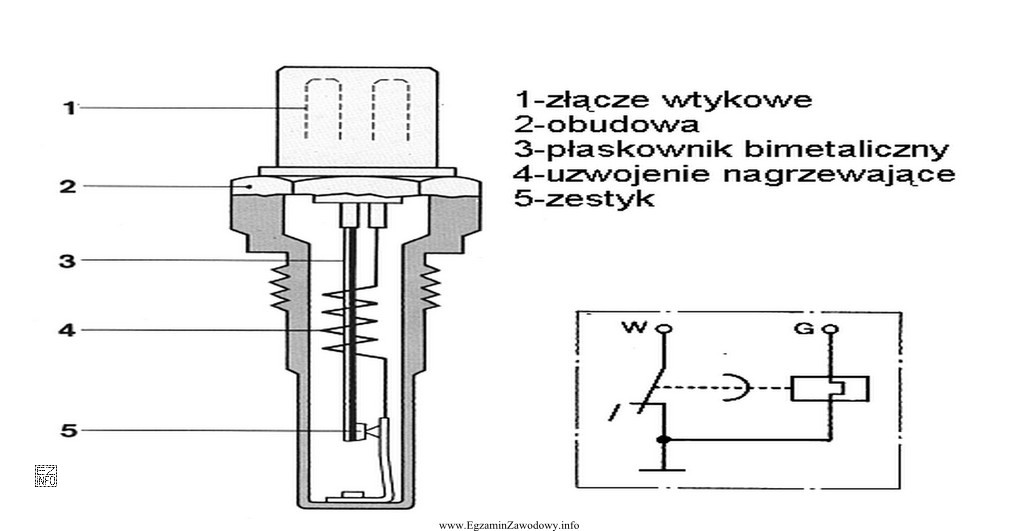

Na rysunku przedstawiono element z charakterystycznymi cechami wyłącznika termiczno-czasowego, takimi jak złącza wtykowe, obudowa, płytkownik bimetaliczny, uzwojenie nagrzewające i zestyk. Te elementy są typowe dla wyłączników termiczno-czasowych, które są stosowane do ochrony urządzeń elektrycznych przed przegrzaniem, działając na zasadzie rozłączenia obwodu po osiągnięciu określonej temperatury lub upływie ustawionego czasu.
