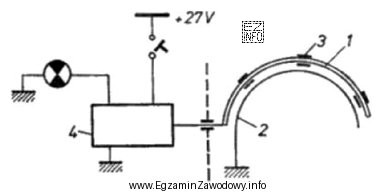

"Układ sygnalizacji instalacji przeciwpożarowej" dotyczy wykrywania zagrożenia pożarem i przekazywania informacji do załogi/obsługi (np. przez wskaźniki, lampki ostrzegawcze, obwody testu, logikę alarmu). Na schematach tego typu typowo występują elementy odpowiadające za detekcję oraz sygnalizację stanu (alarm/test/uszkodzenie), a nie elementy transportujące ciecz roboczą.
Odpowiedź "układ gaszenia pożaru" jest innego rodzaju: dotyczy zwalczania pożaru, czyli dostarczenia środka gaśniczego do chronionej strefy. W praktyce obejmuje to komponenty takie jak źródło środka gaśniczego, zawory/uruchamianie, przewody i dysze. Nawet jeśli instalacje sygnalizacji i gaszenia są funkcjonalnie powiązane, to schemat sygnalizacji identyfikuje się po tym, że koncentruje się na torze informacji, a nie na torze czynnika gaśniczego.
Odpowiedź "instalacja hydrauliczna" jest niepoprawna, ponieważ hydraulika pokładowa służy do przenoszenia energii i sterowania mechanizmami (np. podwozie, hamulce, sterowanie), a schematy hydrauliczne eksponują pompy, rozdzielacze, siłowniki, filtry i przewody medium. To inna funkcja i inny zestaw charakterystycznych elementów.
Odpowiedź "instalacja paliwowa" również nie pasuje: instalacja paliwowa odpowiada za magazynowanie, pomiar i zasilanie silników/zespołu napędowego. Na jej schematach dominują zbiorniki, przewody paliwowe, pompy, zawory, filtry oraz elementy pomiaru ilości paliwa, a nie logika alarmowania pożarowego.
Wskazówka egzaminacyjna: najpierw ustal, czy rysunek pokazuje przepływ medium (paliwo/hydraulika/środek gaśniczy) czy przepływ informacji (sygnały, ostrzeganie, test, indikacja). To zwykle najszybciej rozdziela instalacje "robocze" od "sygnalizacyjnych".
