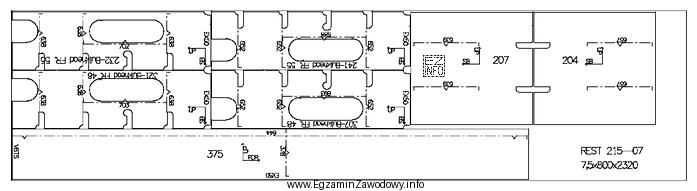

Karta wykroju elementów jest dokumentem warsztatowym/produkcyjnym używanym w przygotowaniu i realizacji wycinania detali (np. z blach). Jej celem jest jednoznaczne wskazanie jakie elementy mają zostać wycięte oraz jak wyglądają ich kontury. Typowo zawiera obrysy elementów (kształt), wymiary lub odniesienia wymiarowe oraz opisy identyfikacyjne (np. oznaczenie detalu, ilość, materiał, grubość, uwagi technologiczne).
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Schemat trasowania poszczególnych elementów dotyczy procesu przenoszenia wymiarów i kształtu na materiał (wyznaczanie linii, osi, punktów). Taki schemat akcentuje czynności traserskie i bazy pomiarowe, a nie samą kartę wykrojową jako dokument do wycinania detali.
- Rozmieszczenie elementów na hali prefabrykacji byłoby planem logistyczno-organizacyjnym (układ stanowisk, stref, odkładanie elementów, przepływ). To inny rodzaj rysunku niż dokumentacja detalu do wycięcia.
- Rysunek dennika odnosi się do elementu konstrukcyjnego kadłuba (części konstrukcji), a nie do karty wykroju. Rysunek konstrukcyjny/zespołowy pokazuje geometrię i położenie elementu w konstrukcji, a nie zestaw konturów detali do wycinania.
Wskazówka egzaminacyjna: gdy na rysunku widzisz przede wszystkim obrysy detali przygotowanych do wycięcia wraz z opisami identyfikującymi elementy, najczęściej jest to dokument wykrojowy (karta wykroju). Gdy dominują bazy traserskie, osie i czynności wyznaczania na materiale — to raczej trasowanie.
