KWALIFIKACJA BUD13 - CZERWIEC 2020

PYTANIE NR 15.
Na rysunku przedstawiono

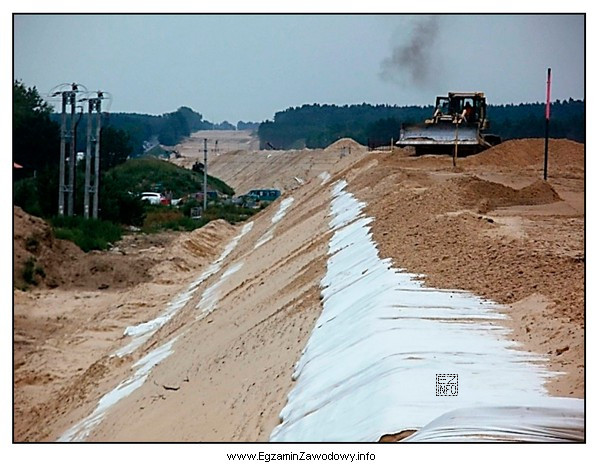

Ilustracja przedstawia proces zbrojenia skarpy nasypu geosyntetykiem, co jest istotnym elementem w budownictwie drogowym i
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zbrojenie skarpy nasypu geosyntetykiem polega na układaniu zbrojenia warstwowego w obrębie skarpy, aby zwiększyć jej stateczność i nośność. Warstwa separacyjna zwykle rozdziela grunty w podłożu, a zbrojenie podstawy dotyczy strefy pod nasypem. Zabezpieczenie na zimę ma charakter technologiczny, nie konstrukcyjny.

Pełne wyjaśnienie:

W rozwiązaniach robót ziemnych geosyntetyki mogą pełnić różne funkcje, dlatego kluczowe jest rozpoznanie miejsca ułożenia i roli materiału na przekroju.

Poprawna interpretacja to zbrojenie skarpy nasypu geosyntetykiem. O takim rozwiązaniu świadczy typowe warstwowe ułożenie zbrojenia w strefie skarpy (w kierunku jej lica), którego celem jest poprawa stateczności, ograniczenie osiadań i zwiększenie odporności na zsuw.

Odpowiedź "wykonywanie warstwy separacyjnej" jest nieprawidłowa, ponieważ separacja dotyczy głównie rozdzielenia dwóch warstw gruntów o różnych frakcjach (np. podłoże–kruszywo) i zwykle jest lokowana w podłożu lub pod warstwami konstrukcyjnymi, a nie jako układ zbrojący skarpę.

Odpowiedź "zabezpieczanie nasypu na okres zimowy" opisuje czynność organizacyjno-technologiczną (ochrona przed przemarzaniem, rozmyciem, nasiąkaniem), której nie identyfikuje się przez stały element konstrukcyjny w przekroju. Tego typu zabezpieczenia mogą obejmować okrycia, odwodnienie tymczasowe czy ograniczenie robót, a nie charakterystyczne warstwy zbrojenia skarpy.

Odpowiedź "zbrojenie podstawy nasypu" jest błędna, bo dotyczy wzmocnienia strefy u podstawy (na granicy nasyp–podłoże), stosowanego przy słabym podłożu dla rozkładu obciążeń i ograniczenia nierównomiernych osiadań. Na rysunkach takie zbrojenie widoczne jest przy stopie nasypu, a nie w licu skarpy.

Wskazówka egzaminacyjna: najpierw ustal, gdzie leży geosyntetyk (skarpa czy podstawa), a dopiero potem dobierz jego funkcję (zbrojenie czy separacja). To zwykle eliminuje najczęstsze pomyłki.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To wzmocnienie skarpy przez ułożenie geosyntetyku (np. geosiatki lub geotkaniny) w warstwach gruntu, zwykle równolegle do kolejnych warstw nasypu. Celem jest poprawa stateczności skarpy i ograniczenie ryzyka osuwania się gruntu.
Patrz na położenie elementu: zbrojenie skarpy jest widoczne w strefie lica skarpy (w obrębie jej nachylenia), a zbrojenie podstawy znajduje się przy stopie nasypu, na styku nasyp–podłoże. Lokalizacja zwykle przesądza o funkcji.
Geosyntetyki zwiększają wytrzymałość układu grunt–zbrojenie, poprawiają stateczność i pozwalają budować bardziej strome skarpy lub nasypy na trudniejszych warunkach. Dodatkowo mogą ograniczać deformacje i poprawiać trwałość konstrukcji ziemnej.
Warstwa separacyjna ma za zadanie rozdzielić dwa różne materiały (np. grunt rodzimy i kruszywo), aby nie mieszały się podczas eksploatacji i zagęszczania. Najczęściej znajduje się w podłożu lub pod warstwami konstrukcyjnymi, a nie jako układ wzmacniający licę skarpy.
Nie. Geowłóknina może pełnić funkcję separacji, filtracji lub ochrony, ale w zależności od projektu bywa też elementem układu współpracującego z gruntem. Na egzaminie kluczowe jest rozpoznanie funkcji na podstawie ułożenia i kontekstu konstrukcyjnego.
Najczęściej myli się funkcje: separacja vs zbrojenie, oraz miejsce pracy: skarpa vs podstawa nasypu. Uczniowie czasem wybierają odpowiedź "na zimę", bo kojarzą ją z technologią robót, ale nie wynika ona z elementu konstrukcyjnego pokazanego na przekroju.
Zbrojenie podstawy stosuje się głównie wtedy, gdy podłoże ma słabą nośność lub istnieje ryzyko nadmiernych osiadań. Wzmocnienie umieszcza się wtedy przy stopie nasypu, aby rozłożyć obciążenia i ograniczyć nierównomierne deformacje podłoża.
W praktyce spotyka się m.in. geosiatki i geotkaniny (oraz wyroby o funkcji zbrojącej). Dobór zależy od wymagań wytrzymałościowych, rodzaju gruntu i geometrii skarpy. Na poziomie egzaminu zwykle wystarcza rozróżnienie: materiał "zbrojący" vs "separacyjny".
Zabezpieczenie na zimę to działania czasowe (organizacja robót, ochrona przed wodą i mrozem), a nie stały element konstrukcji widoczny jako warstwy w przekroju. Jeżeli rysunek pokazuje ułożone pasma materiału w gruncie, zwykle chodzi o funkcję konstrukcyjną (np. zbrojenie).
Ćwicz na przekrojach: nasyp, wykop, skarpa, stopa nasypu, odwodnienie oraz typowe zastosowania geosyntetyków. Rób krótką procedurę: miejsce (skarpa/podstawa) → funkcja (zbrojenie/separacja) → cel (stateczność/nośność). To zwiększa trafność wyboru.
info

Około 40% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Zbrojenie skarpy nasypu geosyntetykiem polega na układaniu zbrojenia warstwowego w obrębie skarpy, aby zwiększyć jej stateczność i nośność."

Materiały:

  • Podręczniki/kompendia z geotechniki i robót ziemnych (nasypy, skarpy, stateczność)
  • Materiały producentów geosyntetyków: katalogi zastosowań i przykładowe przekroje
  • Instrukcje i materiały szkoleniowe dotyczące budowy nasypów drogowych oraz warstw separacyjnych
