Umocnienie skarpy gabionami polega na zastosowaniu koszy z siatki drucianej (często w formie prostopadłościennych "klatek"), które są wypełniane kamieniem lub kruszywem. Takie rozwiązanie pełni jednocześnie kilka funkcji: stabilizuje powierzchnię skarpy, ogranicza erozję i rozmywanie, a dzięki masie wypełnienia może działać jak element oporowy w miejscach narażonych na zsuwy gruntu.
Rozpoznając gabiony na ilustracji, warto szukać cech diagnostycznych:
- Regularna siatka (oczka) tworząca obrys kosza, często widoczna na licu konstrukcji.
- Kamienne wypełnienie o dość dużej frakcji, widoczne wewnątrz siatki.
- Segmentowa budowa – konstrukcja bywa złożona z kilku koszy ułożonych warstwowo lub schodkowo wzdłuż skarpy.

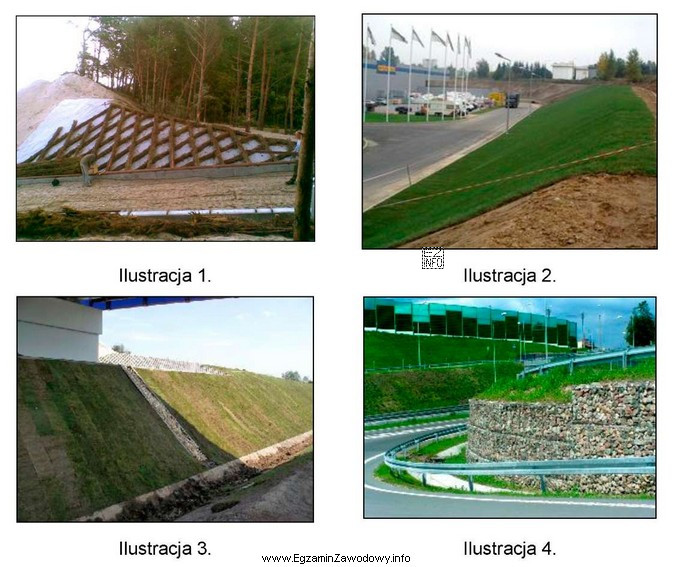

Odpowiedź "Na ilustracji 4." jest poprawna, ponieważ w tym zestawie ilustracji to właśnie ta ilustracja przedstawia umocnienie wykonane z gabionów, czyli z koszy siatkowo-kamiennych.
Pozostałe odpowiedzi są niepoprawne, jeżeli wskazane na nich ilustracje nie pokazują jednocześnie kosza z siatki i kamiennego wypełnienia. Częsty błąd polega na utożsamianiu gabionów z każdym umocnieniem z kamienia albo z samą siatką. W praktyce gabion = siatka + wypełnienie; brak jednego z tych elementów oznacza, że to inne rozwiązanie (np. narzut kamienny bez koszy, geosyntetyki, palisada lub inny typ umocnienia).
Na egzaminie pomocna jest zasada: najpierw wypatruj "kratki" (siatki), potem potwierdź obecność kamieni w jej wnętrzu. Dopiero wtedy wybieraj numer ilustracji.
