KWALIFIKACJA INF8 - CZERWIEC 2023 (test 2)

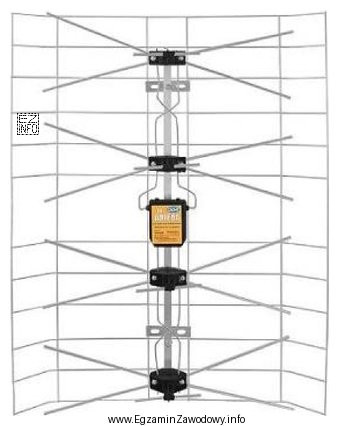

W tym zadaniu należy rozpoznać typ anteny na podstawie wyglądu przedstawionego na rysunku. Poprawna odpowiedź to "siatkową.", ponieważ antena siatkowa ma bardzo charakterystyczną budowę: jest zwykle płaska i posiada element przypominający siatkę (reflektor), często w kształcie prostokąta. Z przodu/reflektora mogą być umieszczone elementy odbiorcze (np. dipol), a całość wygląda jak "kratka" lub "kosz" o płaskiej powierzchni.

Dlaczego pozostałe odpowiedzi są niepoprawne?

• "tubową." – antena tubowa (horn) ma postać tuby/lejka, czyli bryły przestrzennej o przekroju kołowym lub prostokątnym. Jej forma jest wyraźnie "tunelowa" i nie przypomina płaskiego reflektora siatkowego.
• "panelową." – antena panelowa to zwykle płaska, zwarta obudowa (panel), bez widocznej siatki. Często wygląda jak prostokątna "płyta" i ma inną konstrukcję niż klasyczna siatka z reflektorem.
• "sektorową." – antena sektorowa jest kojarzona głównie z systemami radiokomunikacyjnymi (np. węzły/instalacje nadawcze) i jest projektowana do pokrywania określonego sektora w azymucie. Zwykle ma postać wydłużonego panelu/kolumny o innej charakterystyce i innym zastosowaniu niż typowa antena siatkowa spotykana w instalacjach abonenckich.

Wskazówka egzaminacyjna: przy rozpoznawaniu anten skup się na cechach konstrukcji (czy widzisz siatkę-reflektor, tubę, jednolity panel, kształt kolumnowy) zamiast na samym skojarzeniu nazwy. To ogranicza pomyłki wynikające z podobieństwa ogólnych kształtów i pozwala szybciej wykluczyć opcje o zupełnie innej budowie.
