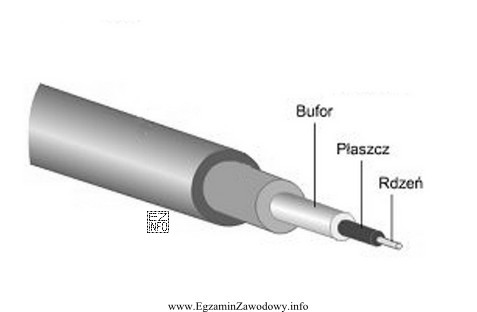

W zadaniach typu "Na rysunku przedstawiono budowę …" kluczowe jest rozpoznanie charakterystycznych elementów konstrukcyjnych danego medium transmisyjnego. Jeśli poprawną odpowiedzią jest "światłowodu.", to rysunek powinien przedstawiać układ typowy dla włókna optycznego: rdzeń (część, w której propaguje się światło) oraz płaszcz (warstwa otaczająca rdzeń, zapewniająca prowadzenie światła dzięki różnicy właściwości optycznych), a także warstwy ochronne (np. powłoki).
Dlaczego pozostałe odpowiedzi są błędne w takim rozpoznaniu?
- "kabla koncentrycznego." — kabel koncentryczny ma inną geometrię: jedną żyłę centralną, dookoła niej dielektryk, następnie ekran (oplot/folia) i płaszcz zewnętrzny. Na przekroju nie ma "rdzenia i płaszcza optycznego" jak w światłowodzie, tylko typowy układ przewodnika i ekranu.
- "skrętki foliowanej FTP." — skrętka zawiera pary skręconych żył miedzianych. W wersji FTP występuje ekran w postaci folii (zwykle wspólny), ale nadal widać charakterystyczny układ wielu żył w parach, a nie pojedyncze włókno optyczne.
- "skrętki ekranowanej STP." — również bazuje na parach skręconych. Ekranowanie może dotyczyć par i/lub całości, ale podstawą rozpoznania jest obecność wielu miedzianych żył ułożonych w pary, a nie struktura rdzeń–płaszcz znana ze światłowodu.
Wskazówka egzaminacyjna: najpierw szukaj "cechy rozstrzygającej" na rysunku (pojedyncze włókno optyczne vs jedna żyła centralna w koncentryku vs wiele żył w parach w skrętce). Dopiero potem rozróżniaj odmiany skrętki (FTP/STP) po typie i położeniu ekranu.
