KWALIFIKACJA ELE2 - CZERWIEC 2011

Wyjaśnienie poprawnej odpowiedzi:

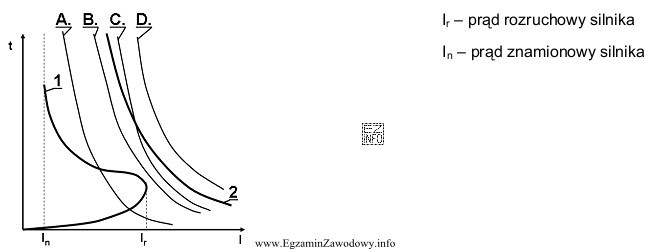

Aby wybrać najskuteczniejsze zabezpieczenie nadprądowe dla silnika, należy zwrócić uwagę na to, które zabezpieczenie pozwoli na bezpieczne rozruchowanie silnika (prąd rozruchowy I_r), ale zadziała w przypadku przekroczenia dopuszczalnego prądu pracy silnika (prąd znamionowy I_n). Charakterystyka B jest najbliższa charakterystyce cieplnej silnika (2), ale znajduje się powyżej niej, co oznacza, że zabezpieczenie pozwoli na rozruch silnika, a także zabezpieczy go przed przeciążeniem. Pozostałe charakterystyki A, C i D są albo zbyt blisko charakterystyki silnika, co może powodować przedwczesne zadziałanie zabezpieczenia (A), albo zbyt daleko, co może nie zapewnić odpowiedniej ochrony (C, D).
