KWALIFIKACJA ELE2 - STYCZEŃ 2016



PYTANIE NR 27.

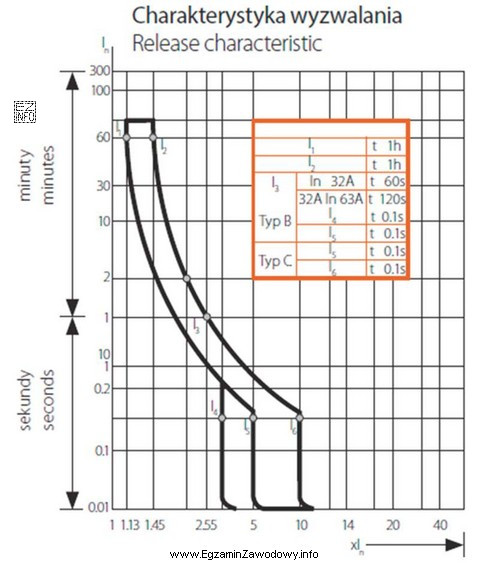

Na rysunku przedstawiono charakterystykę wyłącznika nadmiarowo-prądowego KS6 B32/3 znajdującą się w katalogu producenta. Wyłącznik ten można zastosować do zabezpieczenia przewodów o obciążalności długotrwałej
Na rysunku przedstawiono charakterystykę wyłącznika nadmiarowo-prądowego KS6 B32/3
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wyłącznik nadmiarowo-prądowy KS6 B32/3 ma znamionowy prąd wyzwalania 32A. Zgodnie z zasadami doboru zabezpieczeń, przewód zabezpieczony przez wyłącznik powinien mieć obciążalność długotrwałą większą niż prąd znamionowy wyłącznika, aby uniknąć niepotrzebnego wyzwalania wyłącznika podczas normalnej pracy instalacji. Spośród podanych opcji, jedynie wartość 34 A jest większa od 32 A, co spełnia wymóg większej obciążalności długotrwałej przewodu niż prąd znamionowy wyłącznika.
