KWALIFIKACJA MOT2 - CZERWIEC 2013



PYTANIE NR 22.

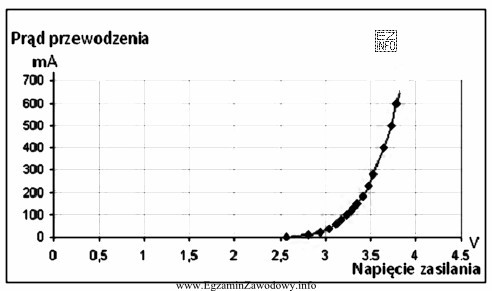

Na rysunku przedstawiono charakterystykę diody LED wykorzystywanej w układzie oświetleniowym samochodu. Przy napięciu zasilania 3,5 V prąd diody wynosi około
Na rysunku przedstawiono charakterystykę diody LED wykorzystywanej w układzie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na wykresie widać, że przy napięciu zasilania 3,5 V krzywa charakterystyki przecina oś prądu w przybliżeniu na wysokości 230 mA. Oznacza to, że przy podanym napięciu prąd przewodzenia diody wynosi około 230 mA, co jest zgodne z jedną z podanych odpowiedzi.
