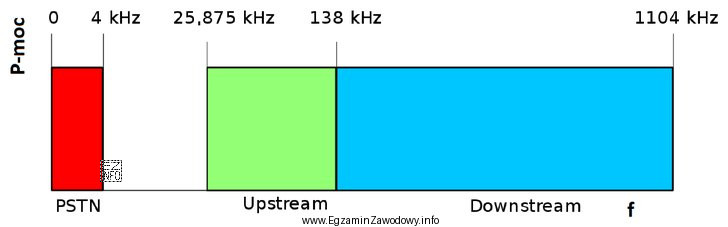

W zadaniu trzeba rozpoznać technologię dostępową na podstawie charakterystyki widmowej kanału transmisyjnego pokazanej na rysunku. Kluczową cechą jest to, czy widmo wskazuje na podział pasma na dwa kierunki transmisji oraz czy ten podział jest asymetryczny (inny "udział" pasma dla wysyłania i pobierania).
Odpowiedź "ADSL" jest właściwa, ponieważ ADSL (Asymmetric Digital Subscriber Line) jest projektowany jako technologia, w której downstream (do abonenta) ma większą "część" zasobów transmisyjnych niż upstream (od abonenta). W praktyce przekłada się to na widmo z wyraźnym wydzieleniem zakresu dla kierunku w górę oraz znacznie większego zakresu dla kierunku w dół.
Dlaczego pozostałe odpowiedzi nie pasują do typowej charakterystyki widmowej:
- "HDSL" – jest kojarzony z rozwiązaniami o bardziej symetrycznym charakterze transmisji (zbliżone możliwości w obu kierunkach). Jeśli na wykresie widać wyraźną asymetrię wykorzystania pasma, to nie jest to typowe rozpoznanie dla HDSL.
- "VDSL" – należy do rodziny DSL, ale zwykle wykorzystuje inne (często "wyższe" i szersze) zakresy częstotliwości niż klasyczne ADSL. Jeżeli rysunek odpowiada schematowi podziału pasma charakterystycznemu dla ADSL, wybór VDSL wynika często z błędnego skojarzenia "VDSL = najszybsze", bez analizy widma.
- "ISDN" – to usługa cyfrowa o charakterze wąskopasmowym w porównaniu z DSL. Jeżeli na rysunku widać szerokie wykorzystanie pasma i podział na kierunki typowy dla technologii DSL, ISDN nie będzie pasował.
Wskazówka egzaminacyjna: przy zadaniach "na widmo" najpierw oceń, czy kanał wygląda na wąskopasmowy czy szerokopasmowy, a następnie sprawdź, czy jest asymetria (to silna przesłanka dla ADSL). Dopiero na końcu porównuj pozostałe technologie z tej samej rodziny (HDSL/VDSL).
