KWALIFIKACJA INF1 - WRZESIEŃ 2014

DTMF to sygnalizacja tonowa, w której każdy klawisz jest kodowany parą częstotliwości: jedną "niską" (wiersz) i jedną "wysoką" (kolumna).

Dwa tony jednocześnie ułatwiają niezawodne rozróżnianie cyfr i zmniejszają ryzyko pomyłek w torze transmisyjnym.

Najpierw ustal, która częstotliwość należy do grupy niskiej (wiersze), a która do wysokiej (kolumny).

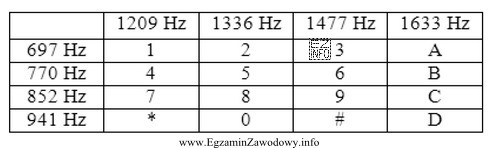

Następnie w tabeli DTMF znajdź wiersz dla tonu niskiego i kolumnę dla tonu wysokiego. Cyfra jest na przecięciu tych dwóch pozycji.

W standardowym mapowaniu DTMF 852 Hz jest tonem wiersza dla rzędu 7–9, a 1336 Hz jest tonem kolumny dla cyfr 2–5–8–0.

Połączenie tych dwóch składowych wskazuje klawisz na ich przecięciu, czyli cyfrę 8.

DTMF ma osobne zestawy częstotliwości: cztery tony "niskie" dla wierszy i (zwykle) trzy tony "wysokie" dla kolumn w klawiaturze 3×4.

W praktyce na egzaminie korzysta się z tabeli standardu; ważne jest rozróżnienie: wiersz = ton niski, kolumna = ton wysoki.

Zasada kodowania cyfr parą częstotliwości jest taka sama, ale sposób przenoszenia może się różnić.

W VoIP DTMF może iść jako dźwięk w paśmie (in-band) albo jako osobne zdarzenia sygnalizacyjne (out-of-band). To wpływa na diagnostykę, gdy cyfry "nie dochodzą".

Najczęstsze są: zamiana wiersza z kolumną (czyli pomylenie tonu niskiego z wysokim), zapamiętanie tylko jednej częstotliwości i zgadywanie cyfry oraz mylenie tablic DTMF z innymi systemami tonowymi.

Pomaga zawsze sprawdzać obie składowe w tabeli.

Możesz użyć dekodera DTMF, analizatora widma lub oscyloskopu z funkcją FFT, aby zobaczyć dwie dominujące składowe.

W serwisie często weryfikuje się też, czy centrala/bramka poprawnie interpretuje cyfry, bo problem bywa w przesyłaniu (np. kompresja kodekiem) a nie w klawiaturze.

Błędne odczyty mogą wynikać z zakłóceń, zbyt niskiego poziomu sygnału, przesterowania, filtracji pasma lub działania kodeków w VoIP, które zniekształcają tony.

Wtedy para częstotliwości może być przesunięta albo chwilowo niestabilna, co utrudnia pewne rozpoznanie cyfry.

Naucz się korzystać z tabeli DTMF: rozpoznawaj szybko, które tony są "niskie" i "wysokie", i ćwicz mapowanie na cyfry.

Dodatkowo warto rozumieć, gdzie DTMF pojawia się w praktyce (telefony, centrale, VoIP), bo część zadań dotyczy diagnostyki transmisji i urządzeń abonenckich.

Tak. Oprócz cyfr w standardowych klawiaturach spotyka się także znaki specjalne, np. "*" i "#".

W niektórych zastosowaniach istnieje też wariant z dodatkową kolumną (klawiatura 4×4) z literami, ale w typowych zadaniach egzaminacyjnych najczęściej używa się układu 3×4.
