KWALIFIKACJA ELE2 - CZERWIEC 2012

Wyjaśnienie poprawnej odpowiedzi:

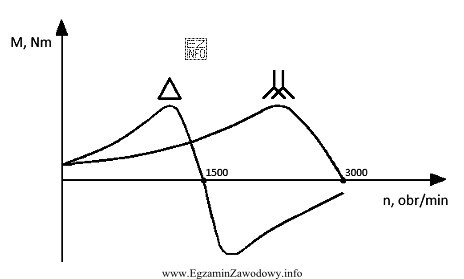

Na podstawie przedstawionego wykresu charakterystyk mechanicznych silnika indukcyjnego dwubiegowego możemy zauważyć, że prędkość obrotowa dla połączenia uzwojeń stojana w trójkąt (oznaczone symbolem Δ) wynosi około 1500 obr/min, natomiast dla połączenia w podwójną gwiazdę (oznaczone symbolem YY) wynosi około 3000 obr/min. Stosunek tych prędkości wynosi 3000/1500 = 2, co oznacza, że prędkość obrotowa silnika wzrośnie dwukrotnie po przełączeniu uzwojeń stojana z trójkąta w podwójną gwiazdę. Jest to zgodne z teorią silników indukcyjnych, gdzie zmiana liczby par biegunów wpływa na prędkość synchroniczną, a co za tym idzie, na prędkość obrotową silnika. W tym przypadku, przełączenie z trójkąta na podwójną gwiazdę skutkuje zmniejszeniem liczby par biegunów o połowę, co prowadzi do dwukrotnego zwiększenia prędkości obrotowej.
