KWALIFIKACJA ELM1 - STYCZEŃ 2021

PYTANIE NR 29.

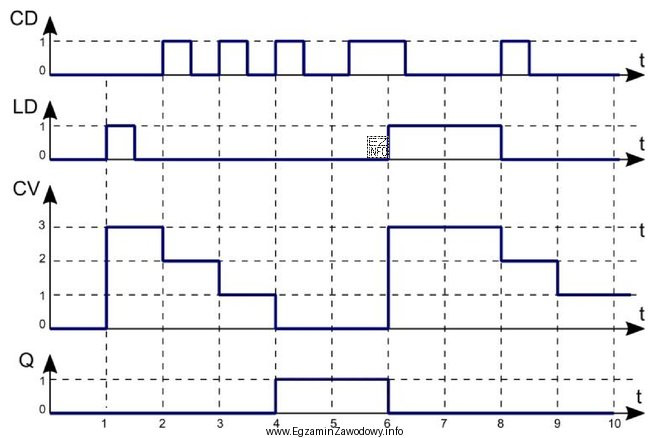

Na rysunku przedstawiono diagram działania jednego z bloków funkcjonalnych sterownika PLC. Jest to
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Diagram przedstawia blok funkcjonalny, który zlicza impulsy w dół. Sygnał CD (Count Down) jest aktywowany, aby zdecrementować wartość licznika CV (Current Value). Kiedy wartość CV osiągnie zero, sygnał Q (wyjście) jest aktywowany. To zachowanie jest charakterystyczne dla bloku licznika impulsów zliczającego w dół CTD, co jest zgodne z opisem działania takiego bloku w sterownikach PLC.
