Prefabrykowane betonowe korytka ściekowe to elementy odwodnienia liniowego jezdni – przechwytują wodę spływającą z nawierzchni i kierują ją do dalszych elementów systemu (np. wpustów, kanałów). Na rysunkach technicznych rozpoznaje się je przede wszystkim po geometrii przekroju poprzecznego.

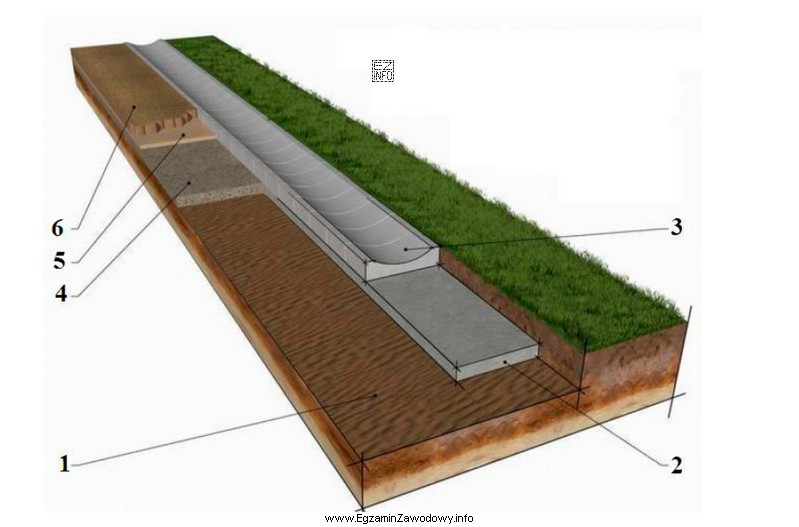

W tym zadaniu element oznaczony cyfrą 3 ma wyraźne wklęsłe, zaokrąglone koryto: ścianki tworzą łuk i nie widać kątów prostych ani ostrych naroży. Taka cecha jest typowa dla korytka półokrągłego (profil zbliżony do U/łuku koła lub elipsy). Dlatego poprawna jest odpowiedź: półokrągłego.
Dlaczego pozostałe odpowiedzi są błędne?
- Trapezowego – przekrój miałby dwie ścianki skośne i wyraźnie prostą podstawę (kształt trapezu), a nie płynny łuk.
- Trójkątnego – korytko typu V ma dwie proste ścianki zbiegające się w ostrym dnie; na rysunku dno i ścianki są zaokrąglone.
- Prostokątnego – przekrój prostokątny daje kąty proste i płaskie ścianki; na rysunku brak naroży, dominuje krzywizna.
Wskazówka egzaminacyjna: przy identyfikacji korytek nie sugeruj się samą lokalizacją przy krawędzi jezdni, tylko zawsze szukaj na rysunku cechy rozstrzygającej: łuk (półokrągłe), naroża (prostokątne), ścianki skośne (trapezowe) lub ostre dno (trójkątne). To ogranicza częsty błąd mylenia płytkiego łuku z przekrojem trapezowym.
