Węzeł prefabrykacji wstępnej to etap, na którym przygotowuje się niewielkie podzespoły kadłuba (węzły) przed montażem w większe sekcje. Typowym przykładem jest blacha (element wycinany) oraz dospawany do niej element usztywniający, np. płaskownik. Taki podzespół jest wygodniejszy do dalszego transportu, kontroli wymiarów i wpasowania w kolejnych operacjach montażowych.

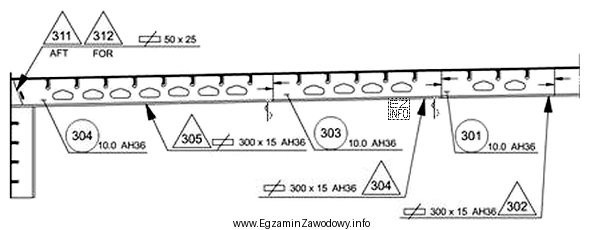

Odpowiedź "Poz. 304 wycięta z blachy z płaskownikiem poz. 305" jest właściwa, ponieważ wskazuje logiczny komplet: element bazowy (blacha) oraz przypisany mu na rysunku element towarzyszący (płaskownik) do wykonania wstępnego węzła. W praktyce na tym etapie dąży się do łączenia elementów, które na rysunku tworzą jedno funkcjonalne połączenie konstrukcyjne.
Pozostałe propozycje są błędne typowo z następujących powodów:
- Zestawienie "blacha poz. 304 z płaskownikiem poz. 304" sugeruje pomylenie numerów pozycji i w praktyce oznacza brak jednoznacznego rozróżnienia elementu blachowego i profilu/płaskownika.
- Zestawienie "blacha poz. 303 z płaskownikiem poz. 302" wskazuje parę, która może występować w innym fragmencie zładu; bezpośrednio dla węzła pokazanego na rysunku nie odpowiada właściwemu przyporządkowaniu pozycji.
- Zestawienie "blacha poz. 301 z płaskownikiem poz. 305" miesza element bazowy z usztywnieniem przeznaczonym do innej blachy/węzła, co prowadzi do niezgodności montażowej (inny kształt, długość lub miejsce przyspawania).
Wskazówka egzaminacyjna: najpierw rozpoznaj na rysunku, które elementy tworzą mały, powtarzalny podzespół (blacha + usztywnienie), a dopiero potem dobieraj numery pozycji. Unikniesz w ten sposób mechanicznego dopasowywania liczb bez analizy funkcji węzła.
