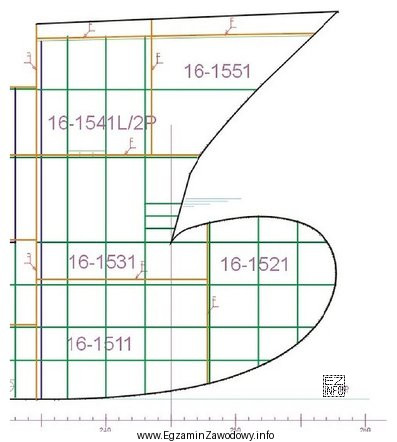

Pytanie sprawdza umiejętność odczytania rysunku montażowego skrajnika dziobowego oraz zastosowania zasad montażu warstwowego (blokowego). W tej metodzie elementy składa się tak, aby na każdym etapie konstrukcja była stabilna, zachowana była geometria, a zespoły miały dostęp do wykonywania i kontroli złączy.
Poprawna kolejność to: 16-1511, 16-1531, 16-1521, 16-1541L/2P, 16-1551.
- 16-1511 jest sekcją denną – stanowi fundament montażu, dlatego musi być ustawiona jako pierwsza.
- Następnie montuje się sekcje środkowe: 16-1531 (po stronie rufowej, przylegającej do reszty kadłuba) oraz 16-1521 (po stronie dziobowej, obejmującej część z gruszką). Taki układ wspiera zasadę budowania od "centrum" i od strony połączenia z kadłubem, co ułatwia bazowanie i kontrolę tolerancji.
- Na końcu montuje się warstwę górną: 16-1541L/2P nad częścią rufową oraz 16-1551 jako górne zamknięcie dziobu. Dopiero po prawidłowym ustawieniu niższych warstw domyka się konstrukcję u góry.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Wariant z ustawieniem 16-1541L/2P przed 16-1521 wprowadza element górny zbyt wcześnie, co jest sprzeczne z logiką warstw (może utrudniać dopasowanie i dostęp do spoin w strefie środkowej).
- Wariant zaczynający od 16-1551 po pierwszej sekcji dennej pomija etap budowania środkowego "rdzenia" konstrukcji i praktycznie narusza zasadę stabilności oraz technologicznego bazowania.
- Wariant z kolejnością 16-1521 przed 16-1531 odwraca typową logikę montażu od strony rufowej (połączenia z resztą kadłuba) ku dziobowej, co może zwiększać ryzyko problemów z geometrią i spasowaniem.
Na egzaminie warto najpierw zidentyfikować na rysunku: sekcję denną, potem sekcje środkowe, a na końcu górne zamknięcia. Następnie sprawdzić, czy wybrana odpowiedź zachowuje porządek: dół → środek → góra oraz od strony rufowej ku dziobowej.
