W konstrukcjach kadłubów jednostek pływających usztywnienia (żebra, wzmocnienia) muszą mieć zakończenia wykonane dokładnie tak, jak przewiduje dokumentacja. Zakończenie wpływa m.in. na: możliwość wykonania spoiny, brak karbów i koncentracji naprężeń, pasowanie do elementów poprzecznych oraz na to, czy w węźle nie dojdzie do kolizji z innym detalem.

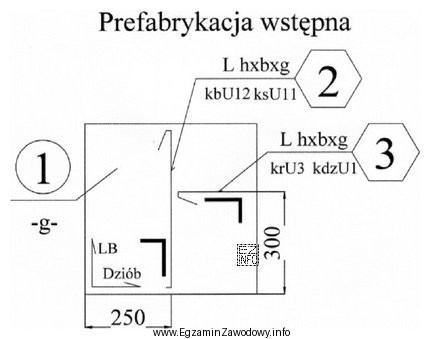

W pytaniu kluczowe jest sformułowanie: "jak na przedstawionym rysunku". Oznacza to, że właściwe rozwiązanie nie wynika z samego brzmienia odpowiedzi, tylko z odczytu rysunku: trzeba zidentyfikować usztywnienie oznaczone jako poz. 3, a następnie sprawdzić, jakie zakończenia są przypisane do jego końców w legendzie/standardzie użytym na rysunku. Poprawna odpowiedź to ta, która dokładnie odpowiada zapisowi wymaganemu dla zakończeń wskazanemu na rysunku.
Dlaczego pozostałe odpowiedzi są błędne? Ponieważ przedstawiają inne kombinacje oznaczeń: mogą odpowiadać innym typom zakończeń, innym detalom lub sytuacji, w której kolejność symboli nie zgadza się z przypisaniem stron/końców usztywnienia na rysunku. W zadaniach egzaminacyjnych jest to częsta pułapka: odpowiedzi wyglądają podobnie, ale tylko jedna jest zgodna z dokumentacją.
Wskazówka egzaminacyjna: zawsze zaczynaj od odszukania "poz. 3" na rysunku, potem sprawdź kierunek/strony elementu (który koniec jest który) i dopiero wtedy dopasuj kompletny zapis zakończeń.
