Prawidłowa odpowiedź: połączenia gwintowanego wałka i tulei.

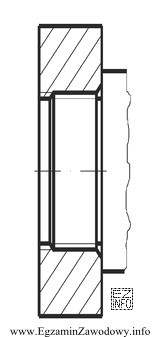

Połączenie gwintowane na rysunku technicznym rozpoznaje się po cechach wskazujących na obecność gwintu (zwykle przedstawionego w sposób uproszczony). Kluczowa jest idea działania: przenoszenie obciążeń i unieruchomienie elementów następuje dzięki współpracy zwojów gwintu na wałku i w tulei (lub na elemencie współpracującym), a montaż polega na wkręceniu/wykręceniu elementów, a nie na wcisku.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Połączenie wciskowe wałka i tulei – jego istotą jest pasowanie z ujemnym luzem (wciskiem). Na rysunku nie powinno dominować przedstawienie gwintu; zamiast tego typowe są oznaczenia pasowań/wymiarów i gładkie powierzchnie współpracujące. Mechanizm montażu to wtłaczanie/prasowanie, często z podgrzewaniem/chłodzeniem.
- Ułożyskowanie wałka w łożysku ślizgowym – rysunek zwykle pokazuje panew, tuleję łożyskową, powierzchnie ślizgowe oraz ewentualne smarowanie. Funkcja jest inna: zapewnienie ruchu obrotowego z małym tarciem, a nie trwałe skręcane połączenie gwintowe wałek–tuleja.
- Koło pasowe na pas płaski osadzone na wałku – w takim rozwiązaniu na rysunku spodziewasz się cech koła pasowego (kształt wieńca, powierzchnia współpracy z pasem, często piasta) oraz sposobu osadzenia na wale (np. wpust). Nie jest to połączenie gwintowane wałka z tuleją, tylko element napędu pasowego.
Wskazówka egzaminacyjna: najpierw ustal funkcję fragmentu (połączenie, łożyskowanie czy przeniesienie napędu), a dopiero potem dopasuj typ rozwiązania. Szukaj cech rozstrzygających: gwint (zwoje), pasowanie (gładkie powierzchnie), łożysko ślizgowe (panew/warstwa ślizgowa), koło pasowe (powierzchnia robocza dla pasa).
