KWALIFIKACJA ELM6 - STYCZEŃ 2021 (test 2)



PYTANIE NR 26.

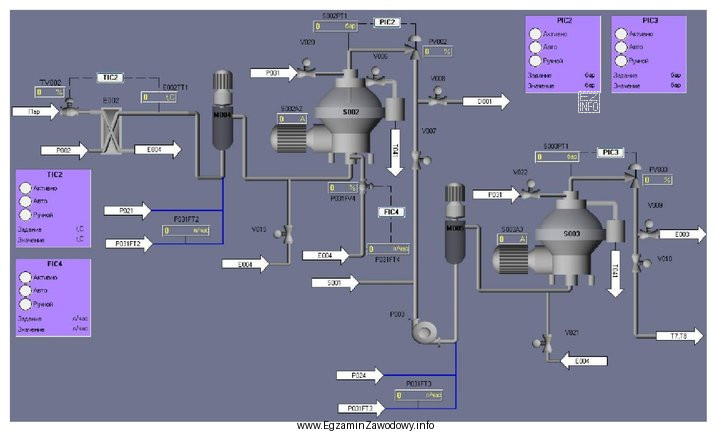

Na rysunku przedstawiono fragment ekranu oprogramowania typu
Ilustracja przedstawia fragment ekranu oprogramowania SCADA/HMI, które jest używane do monitorowania i kontrolowania
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
SCADA/HMI to oprogramowanie do wizualizacji i nadzoru procesu: prezentuje zmienne (np. stany, alarmy, trendy) i umożliwia operatorowi sterowanie/obsługę. MES dotyczy zarządzania realizacją produkcji, a CAD/CAM i CAE służą odpowiednio do projektowania, wytwarzania i analiz inżynierskich, nie do bieżącej wizualizacji procesu.

Pełne wyjaśnienie:

Odpowiedź SCADA/HMI jest właściwa, gdy na zrzucie widoczny jest ekran operatorski służący do wizualizacji oraz nadzoru pracy maszyny lub procesu (np. podgląd stanów wejść/wyjść, wartości zadanych i rzeczywistych, alarmów, trendów, receptur, przyciski sterujące). W praktyce HMI bywa panelem/ekranem operatorskim, a SCADA jest zwykle rozwiązaniem nadrzędnym do nadzoru i zbierania danych z wielu sterowników/stanowisk.

Dlaczego pozostałe odpowiedzi nie pasują do takiego fragmentu ekranu:

  • MES (Manufacturing Execution System) jest ukierunkowany na realizację i zarządzanie produkcją: zlecenia, raportowanie, śledzenie partii, OEE, harmonogramowanie na poziomie wykonawczym. Interfejs MES może zawierać pulpity i wskaźniki, ale jego głównym celem nie jest bezpośrednia wizualizacja sygnałów procesu i ręczne sterowanie urządzeniem.
  • CAD/CAM to narzędzia do projektowania (CAD) i przygotowania wytwarzania (CAM), np. modele 2D/3D, dokumentacja techniczna, ścieżki narzędzia CNC. Ekrany CAD/CAM zwykle pokazują geometrię, operacje obróbkowe i parametry technologiczne, a nie bieżące alarmy czy trendy procesu.
  • CAE dotyczy analiz inżynierskich i symulacji (np. wytrzymałość, dynamika, przepływy). Interfejs CAE jest typowo związany z modelem obliczeniowym, siatką MES (metodą elementów skończonych) i wynikami symulacji, a nie z obsługą produkcyjnego stanowiska w czasie rzeczywistym.

Wskazówka egzaminacyjna: gdy widzisz ekran "operatorski" z polami wartości, przyciskami Start/Stop, alarmami lub trendami, najczęściej chodzi o warstwę HMI/SCADA, a nie o narzędzia CAx ani systemy klasy MES.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest SCADA i do czego służy w automatyce?
SCADA to klasa systemów do nadzoru i wizualizacji procesu: zbiera dane ze sterowników (np. PLC), prezentuje je operatorowi (alarmy, trendy, stany), a często umożliwia także wydawanie poleceń. Stosuje się ją do monitorowania pracy maszyn i instalacji w czasie zbliżonym do rzeczywistego.
Co oznacza skrót HMI w mechatronice i automatyce?
HMI (Human-Machine Interface) to interfejs człowiek–maszyna, czyli ekran/panel lub aplikacja, przez które operator obserwuje parametry pracy i steruje urządzeniem. HMI jest często "warstwą operatorską" nad sterownikiem i bywa elementem systemu SCADA.
Jaka jest różnica między SCADA/HMI a MES?
SCADA/HMI skupia się na bieżącej wizualizacji i sterowaniu procesem (sygnały, alarmy, trendy). MES dotyczy zarządzania realizacją produkcji: zlecenia, raporty, śledzenie partii, wskaźniki efektywności. MES może korzystać z danych SCADA, ale pełni inną rolę w architekturze zakładu.
Dlaczego ekran z alarmami i trendami najczęściej wskazuje na SCADA/HMI?
Alarmy, listy zdarzeń i wykresy trendów to typowe funkcje systemów nadzoru procesu. Są potrzebne operatorowi do szybkiej reakcji na nieprawidłowości i obserwacji zmian parametrów. Narzędzia projektowe (CAD/CAM/CAE) nie służą do monitorowania pracy urządzenia na produkcji.
Czy CAD/CAM może wyglądać podobnie do SCADA/HMI na zrzucie ekranu?
Czasem tak, jeśli na zrzucie widać okna, wykresy lub panele, ale różni je cel: CAD/CAM dotyczy projektu i przygotowania wytwarzania (geometria, ścieżki narzędzia, modele), a SCADA/HMI pokazuje sygnały procesu i pozwala sterować maszyną. Warto szukać alarmów, stanów I/O i przycisków sterujących.
Co to jest CAE i kiedy się je stosuje?
CAE to narzędzia do analiz i symulacji inżynierskich (np. wytrzymałość, drgania, przepływy, optymalizacja). Stosuje się je na etapie projektowania i weryfikacji konstrukcji, a nie do codziennej obsługi stanowiska produkcyjnego. Interfejs CAE zwykle dotyczy modelu obliczeniowego i wyników symulacji.
Jak rozpoznać na egzaminie, że to jest system SCADA, a nie tylko zwykła aplikacja?
Szuka się elementów typowych dla nadzoru procesu: tagów/zmiennych technologicznych, trendów, alarmów, stanów urządzeń, ekranów synoptycznych, przycisków Start/Stop, nastaw oraz informacji o komunikacji z automatyką. Taka funkcjonalność jest charakterystyczna dla SCADA/HMI.
Jakie funkcje HMI są najczęściej spotykane w maszynach?
Najczęściej są to: podgląd stanów i wartości (czujniki, napędy), ustawianie parametrów, obsługa trybów pracy, potwierdzanie alarmów, liczniki produkcyjne, receptury oraz proste trendy. Te elementy ułatwiają operatorowi bezpieczną i powtarzalną obsługę urządzenia.
Jakie błędy najczęściej popełnia się przy rozróżnianiu SCADA, MES i CAD/CAE?
Typowe błędy to: utożsamianie każdego "ekranu produkcyjnego" z MES, mieszanie pojęć z rodziny CAx (CAD/CAM/CAE) oraz sugerowanie się samym wyglądem okien zamiast funkcją systemu. Najpewniej ocenia się po tym, czy ekran służy do nadzoru procesu i sterowania, czy do projektowania/zarządzania.
Czy SCADA/HMI jest powiązane z PLC w systemach mechatronicznych?
Tak. W typowej architekturze PLC realizuje sterowanie, a SCADA/HMI komunikuje się z PLC (np. przez protokoły przemysłowe), aby odczytywać zmienne i wysyłać polecenia/nastawy. Dlatego w mechatronice rozpoznanie warstwy HMI/SCADA jest ważne dla uruchomienia, diagnostyki i eksploatacji.
info

To pytanie poprawnie rozwiązuje 64% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że sCADA/HMI to oprogramowanie do wizualizacji i nadzoru procesu: prezentuje zmienne (np. stany, alarmy, trendy) i umożliwia operatorowi sterowanie/obsługę.

Źródła:

  • Siemens – informacje o systemie SCADA SIMATIC WinCC (SCADA) / funkcje i zastosowanie, https://www.siemens.com/global/en/products/automation/industry-software/automation-software/scada/simatic-wincc.html - accessed 2026-03-02
  • Inductive Automation – What is SCADA? (opis zastosowań SCADA/HMI), https://inductiveautomation.com/resources/article/what-is-scada - accessed 2026-03-02
  • Wikipedia – Manufacturing execution system (MES) – definicja i zakres, https://en.wikipedia.org/wiki/Manufacturing_execution_system - accessed 2026-03-02

Materiały:

  • Dokumentacje producentów systemów SCADA/HMI (np. Siemens, AVEVA, Ignition) – opisy funkcji i przykładowe ekrany
  • Materiały dydaktyczne z automatyki przemysłowej dotyczące architektury systemów sterowania (PLC/HMI/SCADA/MES)
  • Porównania i słowniki pojęć przemysłowych wyjaśniające różnice między CAD/CAM/CAE
