KWALIFIKACJA ELE5 - STYCZEŃ 2020



PYTANIE NR 30.

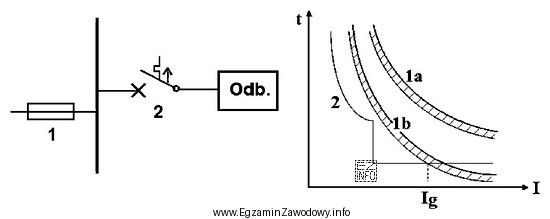

Na rysunku przedstawiono fragment instalacji zasilającej odbiornik oraz charakterystyki czasowo-prądowe zastosowanych zabezpieczeń. Jeżeli bezpiecznik topikowy o charakterystyce 1a zastąpi się szybszym bezpiecznikiem o charakterystyce 1b, to w przypadku zwarcia w odbiorniku selektywność działania zabezpieczeń
Ilustracja przedstawia fragment instalacji elektrycznej oraz charakterystyki czasowo-prądowe zabezpieczeń stosowanych w tej
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Selektywność oznacza, że przy zwarciu powinno zadziałać zabezpieczenie najbliżej miejsca uszkodzenia, a wyższe stopnie mają pozostać nieaktywne. Zastąpienie bezpiecznika 1a szybszym 1b przesuwa jego charakterystykę w kierunku krótszych czasów, co zwykle zmniejsza zakres selektywności. Dlatego selektywność pozostaje zachowana tylko do pewnego prądu granicznego Ig.

Pełne wyjaśnienie:

Selektywność (wybiórczość) działania zabezpieczeń w instalacji zasilającej oznacza, że w przypadku zwarcia w odbiorniku powinno zadziałać przede wszystkim zabezpieczenie zainstalowane najbliżej miejsca uszkodzenia, tak aby odłączyć tylko uszkodzony obwód, a reszta instalacji pozostała zasilana. W praktyce ocenia się to na podstawie charakterystyk czasowo-prądowych poszczególnych zabezpieczeń (czas zadziałania w funkcji prądu).

Jeżeli bezpiecznik o charakterystyce 1a zostanie zastąpiony szybszym bezpiecznikiem o charakterystyce 1b, to dla tych samych prądów zwarciowych będzie on z reguły topił się (zadziała) w krótszym czasie. Na wykresie odpowiada to "przesunięciu" krzywej 1b w stronę mniejszych czasów w porównaniu do 1a. Skutek jest typowy: rośnie ryzyko, że dla części prądów zwarciowych oba zabezpieczenia (dolne i nadrzędne) zaczną działać zbyt blisko siebie czasowo, a nawet że zabezpieczenie wyższego stopnia zadziała równocześnie lub wcześniej.

W takich zadaniach pojawia się zwykle prąd graniczny Ig (wynikający z relacji charakterystyk), który rozdziela obszar, w którym selektywność jest spełniona, od obszaru, w którym selektywność jest tracona. Wskazana odpowiedź: "będzie zachowana dla prądów zwarciowych mniejszych od Ig" jest zgodna z ideą, że po przyspieszeniu działania jednego z elementów koordynacja pozostaje poprawna tylko w części zakresu prądów, a nie "zawsze".

  • "nie będzie nigdy zachowana" – to zbyt kategoryczne: zwykle istnieje zakres prądów, dla których zachowany jest margines czasowy między zabezpieczeniami.
  • "będzie zachowana dla prądów większych od Ig" – odwraca typową interpretację prądu granicznego; przy większych prądach czasy zadziałania są krótsze i selektywność częściej zanika.
  • "będzie zawsze zachowana" – sprzeczne z faktem, że zmiana na szybszą charakterystykę może ograniczyć zakres selektywności.

Wskazówka egzaminacyjna: zawsze myśl o selektywności jako o zakresie prądów (warunku "do/od pewnej wartości"), a nie jako o własności absolutnej. Kluczem jest interpretacja odległości między charakterystykami na wykresie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest selektywność zabezpieczeń w instalacji elektrycznej?
Selektywność (wybiórczość) to takie dobranie zabezpieczeń, aby przy zwarciu lub przeciążeniu zadziałało to najbliżej miejsca uszkodzenia, a zabezpieczenie nadrzędne nie odłączało całej instalacji. Ocenia się ją zwykle z wykresów czasowo-prądowych i wymaganego marginesu czasowego.
Jak czytać charakterystyki czasowo-prądowe bezpieczników topikowych?
Wykres pokazuje czas zadziałania w funkcji prądu. Im większy prąd zwarciowy, tym krótszy czas zadziałania. Porównując dwie charakterystyki, sprawdza się, czy dla tego samego prądu jedno zabezpieczenie działa wyraźnie szybciej (to sprzyja selektywności) i w jakim zakresie prądów ten warunek jest spełniony.
Dlaczego wymiana bezpiecznika na szybszy może pogorszyć selektywność?
Szybszy bezpiecznik zadziała wcześniej, ale selektywność wymaga odpowiedniej "odległości" czasowej między stopniami zabezpieczeń. Jeśli po wymianie krzywe czasowo-prądowe zbliżą się do siebie, oba zabezpieczenia mogą zadziałać niemal jednocześnie. Wtedy awaria jednego odbiornika może wyłączyć szerszy obszar zasilania.
Co oznacza prąd graniczny Ig w zadaniach o selektywności?
Ig to umowna wartość prądu, która rozdziela obszar poprawnej selektywności od obszaru jej braku, wynikająca z porównania charakterystyk dwóch zabezpieczeń. W praktyce oznacza to, że selektywność bywa spełniona tylko dla prądów mniejszych (lub większych) od tej granicy – zależnie od położenia krzywych.
Jakie są skutki braku selektywności przy zwarciu w odbiorniku?
Gdy selektywność nie jest zachowana, może zadziałać zabezpieczenie nadrzędne zamiast (lub razem z) zabezpieczeniem obwodu odbiornika. Skutkiem jest odłączenie większej części instalacji, przerwa w pracy innych urządzeń, trudniejsza diagnostyka oraz potencjalnie większe straty produkcyjne i eksploatacyjne.
Czy selektywność oznacza, że zabezpieczenie nadrzędne nigdy nie zadziała?
Nie. Zabezpieczenie nadrzędne ma zadziałać, gdy zabezpieczenie niższego stopnia nie zadziała lub gdy prąd/warunki wykraczają poza obszar selektywności. W praktyce selektywność jest często zapewniana tylko w pewnym zakresie prądów zwarciowych, a nie w każdym możliwym przypadku.
Jakie błędy najczęściej popełnia się w zadaniach o selektywności?
Częste błędy to: mylenie kierunku nierówności względem Ig, zakładanie odpowiedzi "zawsze" lub "nigdy" bez analizy wykresu, oraz intuicyjne przekonanie, że "szybsze zabezpieczenie zawsze jest lepsze". Warto pamiętać, że selektywność to relacja dwóch charakterystyk, nie cecha jednego elementu.
Jak odróżnić selektywność czasową od prądowej na wykresie?
Selektywność czasowa dotyczy tego, czy przy tym samym prądzie jedno zabezpieczenie działa z odpowiednio dłuższym czasem niż drugie (margines czasu). Selektywność prądowa wiąże się z tym, czy pewne zakresy prądu są "obsługiwane" przez jedno zabezpieczenie, zanim drugie osiągnie warunki zadziałania. W praktyce oba aspekty ocenia się wspólnie na charakterystykach.
Kiedy w praktyce elektryk sprawdza selektywność zabezpieczeń?
Sprawdza się ją m.in. przy projektowaniu rozdzielnic, modernizacji instalacji, doborze wkładek topikowych i wyłączników, rozbudowie obiektów oraz po awariach. Jest szczególnie ważna tam, gdzie nie można dopuścić do wyłączenia całej sekcji zasilania (np. procesy technologiczne, instalacje krytyczne).
Jak przygotować się do pytań o charakterystyki bezpieczników na egzaminie?
Ćwicz odczyt wykresów: wybierz prąd, odczytaj czasy zadziałania dla dwóch zabezpieczeń i oceń, które zadziała pierwsze. Ucz się rozpoznawać odpowiedzi skrajne ("zawsze", "nigdy") jako podejrzane. Pomaga też praca na kartach katalogowych i zadaniach, gdzie występuje prąd graniczny Ig wyznaczający zakres selektywności.
