PYTANIE NR 37.

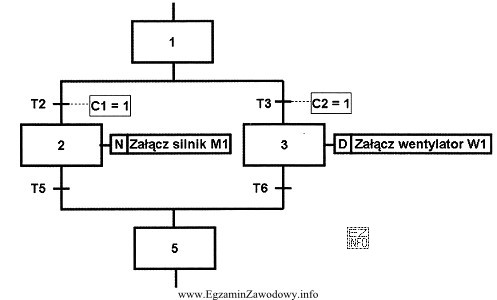

Na rysunku przedstawiono fragment schematu działania układu sterowania sekwencyjnego urządzenia mechatronicznego. Jakie będzie działanie układu po jednoczesnym spełnieniu warunków przejść T2 i T3?
Na rysunku przedstawiono fragment schematu działania układu sterowania
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu, jednoczesne spełnienie warunków przejść T2 i T3 powoduje aktywację kroku 2, w którym załączony zostaje tylko silnik M1. Przejście T3 prowadzi do kroku 3, w którym załączony zostaje wentylator W1, jednak nie jest ono realizowane, ponieważ warunek przejścia T2 ma pierwszeństwo, co wynika z logiki sekwencyjnej działania układu.
