Imak narzędziowy (uchwyt narzędziowy) jest zespołem, w którym mocuje się nóż tokarski oraz wykonuje jego podstawowe nastawy (np. ustawienie narzędzia, często także szybka wymiana noża lub zmiana położenia). W tokarkach kłowych imak znajduje się na suporcie – w praktyce jest to element "na górze" zespołu suportu, najbliżej strefy skrawania, bo właśnie tam musi być stabilnie zamocowane narzędzie.

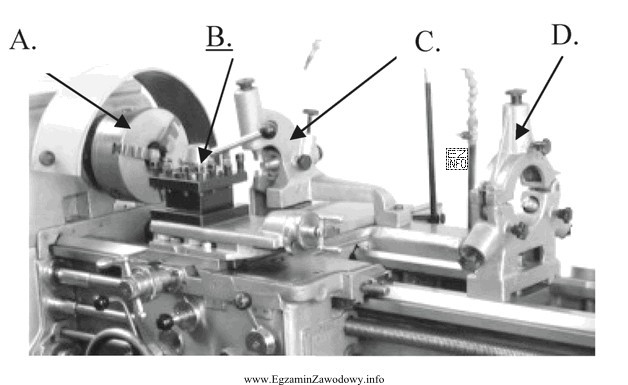

W tym zadaniu sprawdzana jest umiejętność identyfikacji części obrabiarki na rysunku. Odpowiedź "B" jest właściwa, ponieważ na ilustracji litera ta wskazuje element pełniący funkcję imaka (miejsce mocowania narzędzia). Pozostałe oznaczenia odnoszą się do innych elementów fragmentu tokarki, które mogą być mylone z imakiem ze względu na bliskie położenie w obrębie suportu, ale nie służą bezpośrednio do mocowania noża.
Jak odróżniać imak od innych części na rysunkach egzaminacyjnych?
- Patrz na funkcję: imak zawsze jest tam, gdzie "siedzi" nóż.
- Szukaj strefy skrawania: imak jest najbliżej przedmiotu obrabianego.
- Nie utożsamiaj całego suportu z imakiem: suport to zespół (sanki, prowadnice, śruby/posuwy), a imak jest jednym z jego elementów.
Ta umiejętność jest przydatna w montażu i obsłudze, bo pozwala szybko komunikować się na stanowisku (np. podczas ustawiania narzędzia, wymiany imaka, kontroli luzów i stanu mocowań) oraz poprawnie interpretować oznaczenia w dokumentacji.
