KWALIFIKACJA INF2 - CZERWIEC 2023 (test 4)



PYTANIE NR 17.

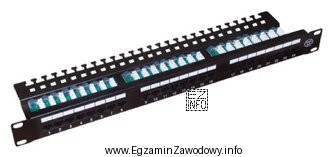

Na rysunku przedstawiono
Ilustracja przedstawia panel krosowy, który jest używany w sieciach komputerowych do zarządzania połączeniami kablowymi.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Panel krosowy to pasywny element okablowania strukturalnego montowany zwykle w szafie RACK; służy do zakończenia przewodów instalacyjnych i wykonywania połączeń patchcordami. Rama montażowa i kanał kablowy nie mają pól portów, a przełącznik jest urządzeniem aktywnym (zwykle ma oznaczenia, diody i elektronikę).

Pełne wyjaśnienie:

Panel krosowy (patch panel) jest elementem infrastruktury pasywnej sieci. Jego rolą jest zakończenie (terminacja) kabli instalacyjnych prowadzonych w budynku i udostępnienie ich w postaci uporządkowanych portów (najczęściej RJ‑45) na froncie szafy. Dzięki temu administrator może łatwo realizować krosowanie, czyli zestawiać połączenia między portami panelu a urządzeniami aktywnymi (np. przełącznikiem) przy użyciu patchcordów.

Dlaczego pozostałe odpowiedzi są nieprawidłowe:

  • Rama montażowa – to element mechaniczny (np. stelaż, uchwyty, szyny) służący do mocowania urządzeń lub osprzętu. Sama w sobie nie stanowi pola portów do krosowania i nie spełnia funkcji terminacji przewodów.
  • Przełącznik – jest urządzeniem aktywnym, realizuje przełączanie ramek w sieci Ethernet. Typowo ma cechy wynikające z elektroniki: oznaczenia portów, diody LED statusu/link/aktywn., czasem przyciski lub porty uplink/zarządzania. Patch panel nie wykonuje przełączania – jedynie porządkuje i udostępnia zakończenia kabli.
  • Kanał kablowy – służy do prowadzenia i ochrony przewodów (organizacja trasy kablowej). Nie jest elementem 19" do krosowania i nie posiada zestawu portów, które odpowiadałyby zakończeniom poszczególnych torów.

Wskazówka egzaminacyjna: jeśli na rysunku widać wiele gniazd/keystone/portów ułożonych w jednym rzędzie bez oznak "aktywności" (brak diod, brak elementów sterujących), najczęściej jest to panel krosowy. Jeśli widać diody i cechy urządzenia pracującego w sieci – częściej będzie to przełącznik.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest panel krosowy i do czego służy w sieci LAN?
Panel krosowy to pasywny element okablowania strukturalnego, w którym zakańcza się kable instalacyjne (np. skrętka). Umożliwia wygodne krosowanie połączeń patchcordami i porządkowanie torów kablowych w szafie RACK, bez ingerencji w stałą instalację.
Jak rozpoznać na zdjęciu panel krosowy, a nie przełącznik?
Panel krosowy zwykle ma rząd portów/gniazd i etykiety numeracyjne, ale nie ma diod LED, przycisków ani oznak pracy elektroniki. Przełącznik jest aktywny: często widać diody link/act przy portach, informacje o prędkości oraz elementy zasilania i zarządzania.
Dlaczego panel krosowy nazywa się elementem pasywnym?
Jest pasywny, ponieważ nie przetwarza sygnału i nie wykonuje funkcji sieciowych. Nie przełącza ramek, nie wymaga logiki sterującej do działania w torze transmisyjnym. Jego zadaniem jest mechaniczne i elektryczne połączenie żył kabla z odpowiednimi stykami portu.
Jakie są typowe miejsca montażu panelu krosowego w budynku?
Najczęściej montuje się go w szafie teleinformatycznej RACK w punkcie dystrybucyjnym (np. serwerownia, szafa piętrowa). Tam zbiegają się kable z pomieszczeń, a z panelu prowadzi się krótkie patchcordy do przełączników i innych urządzeń, co ułatwia serwis i reorganizację.
Co oznacza krosowanie kabli i jaką rolę ma w tym panel krosowy?
Krosowanie to zestawianie połączeń między torami okablowania a portami urządzeń aktywnych (np. switch). Panel krosowy stanowi uporządkowany "punkt zakończeń" kabli z budynku, a patchcordy służą do szybkiego przepinania bez rozkręcania gniazd w ścianach i bez naruszania instalacji stałej.
Jakie są najczęstsze błędy uczniów przy rozpoznawaniu panelu krosowego?
Najczęściej myli się panel z przełącznikiem, bo oba mają wiele portów RJ-45. Błąd wynika z patrzenia tylko na liczbę gniazd. Warto szukać cech aktywnych (diody, opis prędkości, zasilanie) oraz pamiętać, że panel służy do terminacji kabli, a switch do przełączania ruchu.
Czy panel krosowy wpływa na szybkość sieci Ethernet?
Sam panel nie "przyspiesza" sieci, bo nie jest urządzeniem aktywnym. Może jednak pośrednio wpływać na jakość toru: poprawne zarobienie i zachowanie kategorii okablowania (np. odpowiednia skrętka, właściwa terminacja) pomaga utrzymać parametry transmisyjne i ogranicza problemy z linkiem.
Jakie są różnice między kanałem kablowym a panelem krosowym?
Kanał kablowy służy do prowadzenia i ochrony przewodów na trasie (organizacja instalacji). Panel krosowy jest punktem zakończenia kabli, zwykle w szafie, gdzie uzyskuje się dostęp do poszczególnych torów przez porty i wykonuje krosowanie patchcordami do sprzętu aktywnego.
Jakie elementy w szafie RACK współpracują z panelem krosowym?
Typowo współpracuje z przełącznikiem (switch), organizatorami kabli, listwami zasilającymi oraz oznaczeniami/etykietami portów. Kable instalacyjne kończą się na panelu, a patchcordy łączą panel z portami przełącznika. Organizacja kabli pomaga utrzymać porządek i ułatwia diagnostykę.
Jak przygotować się do pytań z INF.2 o elementy okablowania strukturalnego?
Ćwicz rozpoznawanie elementów na zdjęciach: panel krosowy, gniazdo, patchcord, przełącznik, organizator kabli. Ucz się też funkcji (pasywne vs aktywne) i typowych miejsc montażu w RACK. Na egzaminie szukaj cech aktywności (diody) oraz logiki zastosowania w szafie.
info

Około 65% zdających odpowiada poprawnie na to pytanie. średnie

Według specjalistów z branży: "Panel krosowy to pasywny element okablowania strukturalnego montowany zwykle w szafie RACK; służy do zakończenia przewodów instalacyjnych i wykonywania połączeń patchcordami."
