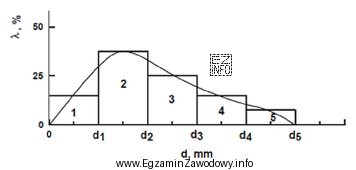

W przeróbce mechanicznej kopalin skład ziarnowy (uziarnienie) można przedstawiać na różne sposoby. Jednym z najbardziej podstawowych jest histogram, w którym dla kolejnych przedziałów wielkości ziaren (frakcji) rysuje się słupki odpowiadające udziałowi procentowemu danej frakcji. Taki wykres pokazuje więc "ile jest" materiału w każdym zakresie ziarnowym, bez sumowania narastającego.
Odpowiedź "składu ziarnowego w postaci histogramu." jest właściwa wtedy, gdy na rysunku widać rozkład uziarnienia w formie słupków (oddzielne klasy ziarnowe), typowy dla prezentacji wyników przesiewania lub analizy granulometrycznej.
Dlaczego pozostałe odpowiedzi nie pasują:
- "składu ziarnowego w postaci skumulowanej." dotyczy sytuacji, gdy zamiast słupków mamy krzywą narastającą (udział przechodzący/pozostający skumulowany). Taki wykres pokazuje sumę udziałów do danej średnicy oczka, a nie oddzielne udziały frakcji.
- "rozdziału rzeczywistą skumulowaną." odnosi się do krzywej rozdziału (partycji), która opisuje, z jakim prawdopodobieństwem ziarna danej wielkości trafiają do produktu (np. do przejścia lub do odpadu). To jest inny typ charakterystyki niż samo uziarnienie.
- "rozdziału dla procesu idealnego." również dotyczy krzywych rozdziału, ale w ujęciu teoretycznym (idealna separacja). Taki wykres nie opisuje bezpośrednio składu ziarnowego nadawy czy produktu, tylko model skuteczności rozdziału.
Wskazówka egzaminacyjna: najpierw rozpoznaj formę wykresu (słupki vs linia), a dopiero potem dobieraj nazwę. Słupki prawie zawsze prowadzą do rozpoznania histogramu uziarnienia.
