W połączeniach kolektorów w jedną baterię występują elementy przyłączeniowe (króćce), elementy łączeniowe (np. złączki) oraz odcinki przewodów, które faktycznie realizują przepływ czynnika między kolektorami. W praktyce często stosuje się elastyczne przewody przyłączeniowe z izolacją termiczną, ponieważ:
- ułatwiają montaż i kompensują niewielkie przesunięcia/naprężenia wynikające z tolerancji montażu,
- ograniczają straty ciepła na odcinku połączenia dzięki izolacji,
- pozwalają szybko połączyć kolektory w układ baterii bez wykonywania sztywnych odcinków rur na miejscu.

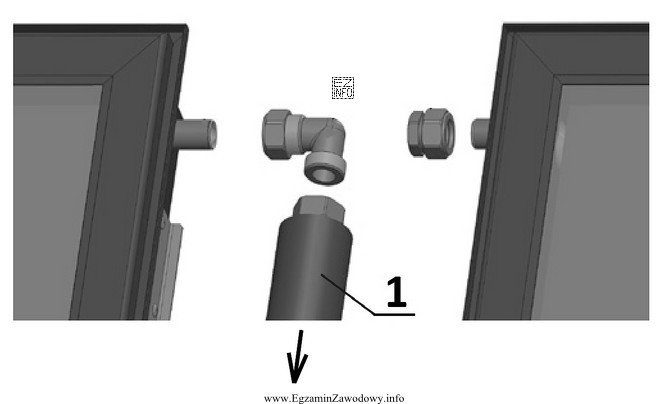

Dlatego wskazanie na rysunku elementu jako "rura elastyczna z izolacją termiczną" jest spójne z funkcją połączenia między kolektorami.
Odpowiedź "złączkę zaciskową" jest nieprawidłowa, gdyż złączka jest zwykle niewielkim elementem łączącym końcówki przewodów lub przewód z króćcem, a nie samym odcinkiem przewodu biegnącym między kolektorami.
Odpowiedź "zaślepkę elastyczną" dotyczy elementu zakończeniowego (zamykającego obieg/odgałęzienie). W kontekście łączenia kolektorów w baterię zaślepka może występować na końcu układu, ale nie pełni roli przewodu łączącego sąsiednie kolektory.
Odpowiedź "kruciec kolektora" jest błędna, ponieważ kruciec to przyłącze wbudowane w kolektor (punkt podłączenia), natomiast pytanie dotyczy elementu użytego do połączenia kolektorów ze sobą. Na rysunkach kruciec bywa oznaczany przy samym kolektorze, a elastyczny przewód jest przedstawiany jako odcinek łączący dwa przyłącza.
Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się zarówno "kruciec", jak i "rura", warto myśleć funkcjonalnie: kruciec jest punktem podłączenia, a rura/ przewód jest drogą przepływu między punktami.
