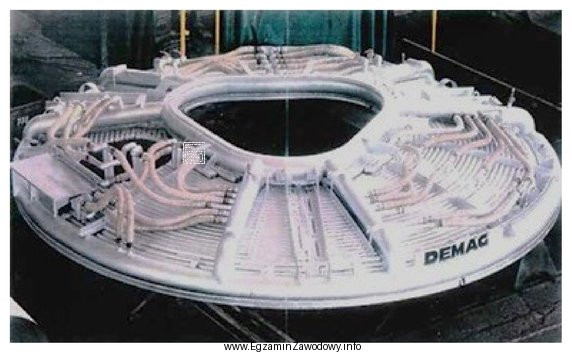

W piecu łukowym (EAF) kluczowe elementy konstrukcji to m.in. kadź/korpus z wyłożeniem ogniotrwałym, elektrody grafitowe oraz sklepienie (górna część komory roboczej). Sklepienie jest narażone na ekstremalne temperatury, strumień ciepła od łuku oraz oddziaływanie gazów procesowych. Z tego powodu w wielu rozwiązaniach spotyka się sklepienia lub panele sklepienne chłodzone wodą, co na rysunku technicznym może być sugerowane przez budowę panelową oraz obecność króćców/przewodów doprowadzających i odprowadzających wodę.
Odpowiedź "sklepienie pieca łukowego chłodzone wodą" pasuje do obiektu, który jest częścią pieca (a nie samodzielną maszyną transportową czy kompletną linią technologiczną) i ma cechy elementu osłonowego/komorowego, typowo sytuowanego nad kąpielą metalową.
- "chwytak elektromagnetyczny" to osprzęt dźwignicowy do przenoszenia elementów ferromagnetycznych. Na rysunkach/zdjęciach ma zwykle postać bryły z cewką/magnesem i elementami zawiesia, a nie elementu komory wysokotemperaturowej z chłodzeniem wodnym.
- "linia do odlewania ciągłego stali" jest rozbudowanym układem urządzeń (m.in. krystalizator, chłodzenie wtórne, prostownice, ciąg transportu i cięcia). Jej przedstawienie zwykle obejmuje wiele modułów w układzie pionowym/łukowym, a nie pojedynczy element "górny" pieca.
- "zalewarka karuzelowa" dotyczy procesu zalewania form w układzie obrotowym (karuzela). Charakterystyczne są stanowiska rozmieszczone na obwodzie i mechanika indeksowania, co nie odpowiada elementowi sklepienia pieca.
W zadaniach tego typu warto szukać funkcji elementu (osłona komory, praca w temperaturze, ślady chłodzenia) oraz jego miejsca w procesie (piec vs transport vs linia odlewnicza). Pomaga też porównanie skali: linie technologiczne i zalewarki zwykle zawierają wiele zespołów, a sklepienie jest pojedynczą częścią urządzenia.
