KWALIFIKACJA MTL1 + MTL2 - CZERWIEC 2016

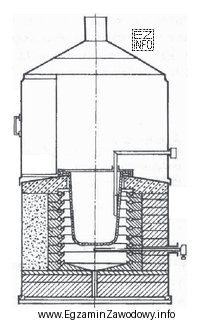

W odlewnictwie wyróżnia się kilka podstawowych typów pieców, klasyfikowanych głównie według sposobu wytwarzania ciepła. W tym zadaniu trzeba rozpoznać typ urządzenia na podstawie rysunku, czyli skojarzyć widoczne elementy konstrukcyjne z zasadą działania.

"Oporowy." jest poprawną odpowiedzią wtedy, gdy na rysunku widać, że nagrzew realizują elementy grzejne o oporze elektrycznym (grzałki). W piecu oporowym energia elektryczna zamienia się w ciepło w grzejnikach, które ogrzewają komorę pieca lub tygiel. Charakterystyczne są więc grzałki umieszczone w ścianach/otoczeniu komory i brak elementów typowych dla innych metod grzania.

Dlaczego pozostałe odpowiedzi są niepoprawne w takim rozpoznaniu:

• "Plazmowy." – piec plazmowy wiąże się z wykorzystaniem łuku/plazmy (palnika plazmowego) jako intensywnego źródła ciepła. Na schematach oczekuje się elementów kojarzonych z wytwarzaniem strumienia plazmy, a nie klasycznych grzałek oporowych.
• "Indukcyjny." – piec indukcyjny rozpoznaje się po cewce indukcyjnej (uzwojeniu) otaczającej tygiel/kanał, bo ciepło powstaje wskutek prądów wirowych w wsadzie. Jeśli rysunek nie przedstawia cewki/uzwojenia, wybór tej opcji wynika zwykle z mylenia ogólnego "piec elektryczny" z "indukcyjnym".
• "Łukowy." – piec łukowy wykorzystuje łuk elektryczny, a więc kluczowe są elektrody łukowe i przestrzeń robocza przystosowana do pracy z łukiem. Brak elektrod na rysunku powinien wykluczać tę odpowiedź.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi nazwij w myślach element, który jest źródłem ciepła (grzałka/cewka/elektroda/palnik). To ogranicza ryzyko pomyłek wynikających z samego faktu, że wszystkie wymienione urządzenia są "piecami elektrycznymi".
