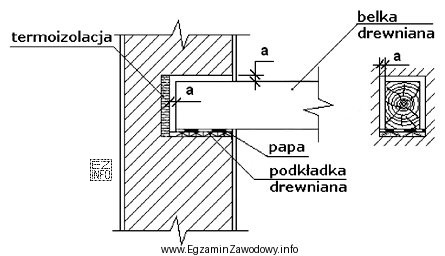

W przedstawionym detalu kluczowe jest rozróżnienie dwóch rzeczy: oparcia belki (czyli miejsca, gdzie belka przenosi obciążenia na mur) oraz szczeliny montażowej/dylatacyjnej między powierzchniami belki a murem, oznaczonej na rysunku literą "a". Pytanie dotyczy właśnie tej szczeliny, a nie długości oparcia.
Odpowiedź "2-3 cm" jest prawidłowa, ponieważ taka szczelina jest stosowana jako praktyczny kompromis pomiędzy:
- tolerancjami wykonawczymi (mury i drewno nie są idealnie równe, a montaż wymaga luzu),
- pracą drewna (zmiany wilgotności powodują pęcznienie i skurcz; brak luzu może skutkować klinowaniem i niepożądanymi naprężeniami),
- ograniczeniem zawilgocenia drewna (bezpośredni styk bocznych/czołowych powierzchni z murem sprzyja przekazywaniu wilgoci),
- możliwością prawidłowego wykonania zabezpieczeń (np. oddzielenia od muru, impregnacji i detali przeciwwilgociowych).
Pozostałe propozycje są nieprawidłowe w typowym ujęciu wykonawczym tego detalu:
- "4-5 cm" oraz "6-7 cm" sugerują zbyt duży luz. Taka szczelina może pogarszać stabilność detalu, utrudniać poprawne ukształtowanie strefy oparcia i prowadzić do rozwiązań "na wypełnienie", które nie powinny zastępować prawidłowego kontaktu w miejscu oparcia.
- "8-9 cm" jest tym bardziej oderwane od typowego wykonawstwa: wskazuje na nadmierny dystans, który nie wynika z funkcji szczeliny montażowej. Zamiast rozwiązywać problemy wilgoci czy pracy drewna, wprowadza ryzyko błędów montażowych i detalu o niejasnej pracy statycznej.
Wskazówka egzaminacyjna: jeśli w odpowiedziach pojawia się kilka "zakresów centymetrowych", a pytanie mówi o szczelinie między belką a murem (boki/czoło/góra), to najczęściej poprawna jest niewielka wartość zapewniająca luz i ograniczenie zawilgocenia, ale nie "duża przerwa".
