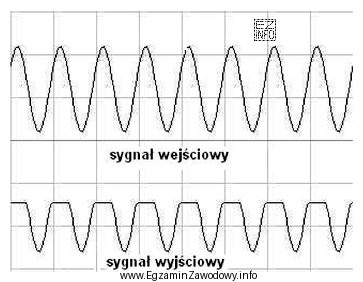

Jeżeli na wyjściu toru transmisyjnego widać przebieg o spłaszczonych (obciętych) wierzchołkach w porównaniu z wejściem, to typowym mechanizmem jest ograniczanie amplitudy (klipowanie). Taki efekt powstaje, gdy element toru zaczyna przewodzić lub "ścina" sygnał po przekroczeniu ustalonego progu napięcia. W praktyce właśnie tak zachowuje się ogranicznik amplitudy (np. układ zabezpieczający lub nieliniowy element ochronny).
Dlaczego pozostałe odpowiedzi nie pasują do typowego "ucięcia" przebiegu?
- "Tłumik sygnału" w idealnym ujęciu jest elementem liniowym: zmniejsza amplitudę w całym zakresie pracy, ale nie zmienia kształtu przebiegu (nie powinien tworzyć płaskich szczytów). Na oscylogramie spodziewa się raczej takiego samego kształtu, tylko o mniejszej amplitudzie.
- "Filtr dolnoprzepustowy" ogranicza składowe o wyższych częstotliwościach. Może wygładzać zbocza, zaokrąglać impulsy lub wprowadzać opóźnienie fazowe, ale sam z siebie nie powoduje charakterystycznego "odcięcia" do stałego poziomu.
- "Filtr górnoprzepustowy" ogranicza składowe niskoczęstotliwościowe i składową stałą. Często obserwuje się zanik wolnych zmian, podkreślenie zboczy, różniczkowanie lub przesunięcia poziomu odniesienia, a nie klipowanie szczytów do jednej wartości.
Wskazówka egzaminacyjna: jeśli na rysunku wyraźnie widać, że sygnał "dobija do sufitu/podłogi" i dalej nie rośnie mimo wzrostu na wejściu, myśl o elemencie nieliniowym (ogranicznik, przesterowanie). Filtry i tłumiki to najczęściej elementy liniowe – zmieniają widmo lub poziom, ale nie tworzą płaskich wierzchołków przy stałym progu.
