KWALIFIKACJA DRM4 - STYCZEŃ 2020



PYTANIE NR 6.

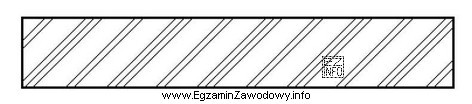

Na rysunku przedstawiono oznaczenie graficzne przekroju płyty
Ilustracja przedstawia oznaczenie graficzne przekroju płyty, które jest typowe dla materiału MDF (Medium-Density Fibreboard).
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "pilśniowej MDF.", ponieważ symbol przekroju na rysunku (zgodnie z konwencją oznaczeń materiałów płytowych) odpowiada płycie MDF, a nie płycie paździerzowej, wiórowej ani pilśniowej twardej. Różnice wynikają z technologii wytwarzania (włókna vs wióry/paździerze) i przyjętych znaków graficznych.

Pełne wyjaśnienie:

W zadaniu trzeba rozpoznać rodzaj płyty drewnopochodnej na podstawie oznaczenia graficznego przekroju widocznego na rysunku. Poprawna odpowiedź to "pilśniowej MDF.", bo symbol odpowiada płycie wytwarzanej z drobnych włókien drzewnych łączonych spoiwem i prasowanych na gęstą, jednorodną strukturę (MDF).

Dlaczego pozostałe propozycje nie pasują?

  • "paździerzowej." – płyty paździerzowe powstają z grubszych cząstek (paździerzy), a ich konwencjonalne oznaczenia i charakter struktury są inne niż dla MDF. W praktyce myli się je, gdy patrzy się tylko na fakt, że to "płyta", bez rozróżnienia rodzaju surowca.
  • "wiórowej." – płyta wiórowa ma strukturę opartą o wióry, często warstwową (inne frakcje na powierzchni i w rdzeniu). W oznaczeniach przekrojów zwykle dąży się do odróżnienia wiórów od włókien, dlatego symbol właściwy dla MDF nie powinien być utożsamiany z płytą wiórową.
  • "pilśniowej twardej." – mimo że nazwa sugeruje "włóknistość", płyta pilśniowa twarda jest innym wyrobem niż MDF (inna gęstość, technologia i właściwości). Częstą pułapką jest kierowanie się samym słowem "pilśniowa" i pomijanie oznaczenia wariantu MDF.

Wskazówka egzaminacyjna: ucz się oznaczeń w pakiecie: rodzaj cząstek (włókna/wióry/paździerze) + typ płyty (MDF/HDF/pilśniowa twarda itp.). Na testach obrazkowych nie zgaduj po nazwie "podobnej", tylko porównuj symbol z zapamiętanym wzorcem.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest płyta MDF i z czego się ją robi?
MDF to płyta drewnopochodna wytwarzana z drobnych włókien drzewnych połączonych spoiwem i sprasowanych pod ciśnieniem. Dzięki jednorodnej strukturze jest łatwa w obróbce (frezowanie, wiercenie) i często stosowana w meblarstwie oraz elementach wykończeniowych.
Jak odróżnić MDF od płyty wiórowej w praktyce i na rysunku?
W praktyce MDF ma bardziej jednorodny przekrój, a płyta wiórowa ujawnia wióry i często warstwowość. Na rysunku technicznym różnicę pokazuje się przez inne konwencje symbolu przekroju – warto uczyć się ich jako zestawu wzorców, a nie "na wyczucie".
Dlaczego w zadaniach DRM.2 pojawiają się oznaczenia przekrojów płyt?
Mechanik-operator musi umieć czytać dokumentację techniczną: dobór materiału wpływa na ustawienia obróbki, dobór narzędzi, parametry posuwu i jakość krawędzi. Rozpoznanie płyty na przekroju pomaga uniknąć pomyłek materiałowych i błędów produkcyjnych.
Czy płyta pilśniowa twarda to to samo co MDF?
Nie. Choć obie należą do płyt włóknistych, MDF jest odrębnym typem płyty o innej technologii i typowych właściwościach. Na egzaminie mylenie tych pojęć jest częste, bo nazwy są podobne. Trzeba rozróżniać konkretny typ płyty, nie tylko grupę "pilśniowa".
Jakie są typowe zastosowania MDF w zakładzie stolarskim?
MDF stosuje się m.in. na fronty meblowe, elementy frezowane, listwy, panele i komponenty, które wymagają gładkiej powierzchni do lakierowania. Jednorodna struktura ułatwia precyzyjną obróbkę na maszynach, ale wymaga kontroli pyłu i właściwego doboru narzędzi.
Jakie błędy najczęściej robią zdający przy rozpoznawaniu płyt na rysunku?
Najczęściej: wybór "płyty wiórowej" jako domyślnej, bo jest popularna; mylenie MDF z płytą pilśniową twardą przez podobieństwo nazw; oraz zgadywanie bez porównania symbolu z wyuczonym wzorcem. Pomaga trening na wielu przykładach rysunków i fiszkach ze znakami.
Kiedy w technologii obróbki trzeba wiedzieć, czy to MDF czy płyta paździerzowa?
Wiedza jest ważna przy doborze narzędzi i parametrów, bo różne płyty inaczej się skrawają, pylą i trzymają łączniki. Pomyłka materiału może dać wykruszenia krawędzi, gorszą jakość otworów lub problemy z okleinowaniem. Dlatego identyfikacja w dokumentacji ma znaczenie praktyczne.
Jakie cechy przekroju wskazują na materiał włóknisty, a nie wiórowy?
Materiał włóknisty (jak MDF) kojarzy się z bardziej jednorodną strukturą bez widocznych dużych cząstek, natomiast płyty wiórowe/paździerzowe z cząstkami o wyraźnych kształtach. W zadaniach obrazkowych trzeba jednak polegać na ustalonym symbolu, nie na intuicji.
Czy w pytaniach z rysunkiem można odpowiedzieć bez znajomości symboli?
Zwykle nie. Takie pytania sprawdzają właśnie znajomość konwencji oznaczeń. Najlepsza strategia to opanowanie kilku najczęstszych symboli materiałów płytowych i ćwiczenie na przykładach. Wtedy rozpoznanie jest szybkie i nie wymaga zgadywania z nazw odpowiedzi.
Jak przygotować się do rozpoznawania oznaczeń płyt na egzamin DRM.2?
Przygotuj zestaw fiszek: z jednej strony symbol przekroju, z drugiej nazwa płyty i 2–3 cechy (surowiec, typowa obróbka, zastosowanie). Ćwicz krótkimi seriami i mieszaj kategorie (MDF, wiórowa, pilśniowa, paździerzowa). Skup się na różnicach, które najłatwiej pomylić.
info

To pytanie poprawnie rozwiązuje 46% zdających egzamin. trudne

Eksperci podkreślają: "Różnice wynikają z technologii wytwarzania (włókna vs wióry/paździerze) i przyjętych znaków graficznych."

Materiały:

  • Podręczniki i skrypty z materiałoznawstwa drzewnego (płyty drewnopochodne i ich właściwości)
  • Materiały dydaktyczne z rysunku technicznego dla branży drzewnej (oznaczenia materiałów na przekrojach)
  • Przykładowe arkusze egzaminacyjne dla kwalifikacji DRM.2 z zadaniami z czytania rysunku
