Zawór zwrotny jest elementem armatury, którego podstawowym zadaniem jest uniemożliwienie przepływu medium w kierunku przeciwnym do założonego. Stosuje się go m.in. w układach pompowych, na zasilaniach i powrotach, w instalacjach wody, pary i innych czynników, aby ograniczyć cofkę, stabilizować pracę urządzeń oraz zmniejszać ryzyko awarii wynikających z odwrócenia kierunku przepływu.

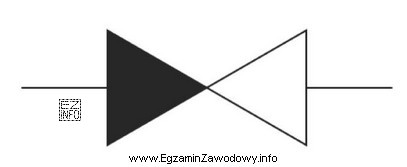

Rozpoznanie symbolu na schemacie jest ważne, bo pozwala szybko zrozumieć funkcję odcinka instalacji bez wchodzenia w szczegóły konstrukcyjne. Oznaczenie zaworu zwrotnego na rysunku odnosi się właśnie do tej funkcji "jednokierunkowości" i blokady cofania.
Pozostałe odpowiedzi opisują inne typy armatury i dlatego nie pasują:
- "zaworu pływakowego" – to zawór sterowany pływakiem, używany do utrzymania poziomu cieczy (np. w zbiorniku). Jego kluczową cechą jest regulacja zależna od poziomu, a nie blokada cofki w rurociągu.
- "zaworu redukcyjnego" – jego rolą jest obniżenie i stabilizacja ciśnienia po stronie wtórnej. Taki zawór kojarzy się z regulacją ciśnienia, często z nastawą, a nie z jednokierunkowym przepływem.
- "zaworu bezpieczeństwa" – to element zabezpieczający przed przekroczeniem dopuszczalnego ciśnienia, działający przez upust medium po przekroczeniu nastawy. Nie służy do kontroli kierunku przepływu, tylko do ochrony instalacji i urządzeń.
Wskazówka egzaminacyjna: gdy widzisz pytanie o symbol armatury, najpierw przypisz mu funkcję (kierunek przepływu, redukcja ciśnienia, zabezpieczenie nadciśnieniowe, utrzymanie poziomu), a dopiero potem dopasuj nazwę zaworu. To ogranicza ryzyko pomyłki między podobnymi graficznie oznaczeniami.
