KWALIFIKACJA BUD14 - STYCZEŃ 2024



PYTANIE NR 12.

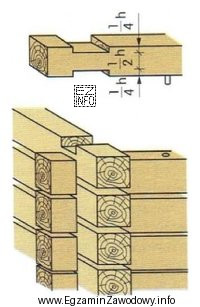

Na rysunku przedstawiono połączenie bali ścian wieńcowych w narożu
Ilustracja przedstawia technikę połączenia bali ścian wieńcowych w narożu, co jest istotne w zawodzie technika budownictwa,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Połączenie "na zamek" rozpoznaje się po charakterystycznych wrębach/wcięciach w narożu, które wzajemnie się zazębiają i uniemożliwiają przesunięcie elementów.
Pozostałe nazwy dotyczą innych geometrii złączy (np. klinowego "jaskółczego ogona" lub połączeń czopowych).

Pełne wyjaśnienie:

W pytaniu należy rozpoznać nazwę złącza narożnego bali na podstawie rysunku detalu. Odpowiedź "na zamek" odnosi się do połączenia, w którym końce elementów mają wykonane wręby (wcięcia) tak dobrane, aby elementy wzajemnie się zazębiały. Taki układ ogranicza przesuw w narożu i stabilizuje połączenie dzięki dopasowaniu kształtów.

Dlaczego pozostałe odpowiedzi nie pasują:

  • "na zwidłowanie" kojarzy się z innym typem łączenia, gdzie istotą jest specyficzny sposób rozdzielenia/ukształtowania końców elementów; jeśli na rysunku widać typowe, proste zazębienie wrębowe, nie jest to zwidłowanie.
  • "na jaskółczy ogon" to złącze o charakterystycznym klinowym kształcie (rozszerzającym się jak ogon jaskółki), zaprojektowane tak, aby trudniej było je "wysunąć" w jednym kierunku. Jeżeli rysunek nie pokazuje wyraźnego trapezowego/klinowego profilu, ta odpowiedź jest błędna.
  • "na czop podwójny" odnosi się do złącza czopowego (element wchodzący w gniazdo), typowego np. dla połączeń słup–rygiel. W narożu bali zwykle rozpoznaje się je po czopach i odpowiadających im gniazdach; gdy rysunek przedstawia wręby i zazębienie, nie jest to złącze czopowe.

Wskazówka egzaminacyjna: nie wybieraj nazwy po brzmieniu. Najpierw wypisz cechy widoczne na detalu (czy jest klin? czy jest czop i gniazdo? czy są wręby "schodkowe"?), a dopiero potem dopasuj termin. Takie podejście ogranicza pomyłki wynikające z podobieństwa nazw.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest połączenie na zamek w konstrukcjach drewnianych?
Połączenie na zamek to złącze, w którym elementy mają wykonane wręby/wcięcia tak dobrane, by zazębiały się w narożu lub na długości. Dzięki dopasowaniu kształtów ogranicza się przesuw i poprawia stateczność połączenia.
Jak rozpoznać na rysunku połączenie na zamek?
Szukaj wrębów (schodkowych lub prostokątnych wcięć) w końcach elementów, które po złożeniu tworzą zazębienie. Jeśli nie ma czopów/gniazd ani klinowego profilu, a jest typowe "zacięcie" na siebie, często wskazuje to na zamek.
Dlaczego połączenie na jaskółczy ogon to nie to samo co zamek?
"Jaskółczy ogon" ma charakterystyczny klinowy kształt (trapez/rozszerzenie), który blokuje wysunięcie w jednym kierunku. "Zamek" opiera się głównie na dopasowaniu wrębów i zazębieniu, zwykle bez wyraźnego klinowania typowego dla jaskółczego ogona.
Co najczęściej myli się przy nazwach złączy: zamek, czop i jaskółczy ogon?
Najczęstszy błąd to wybór "znanej" nazwy bez analizy geometrii. Uczniowie mylą: wręby (zamek) z czopem i gniazdem (czopowe) oraz z klinowym kształtem (jaskółczy ogon). Pomaga wypisanie cech widocznych na rysunku.
Czy betoniarz-zbrojarz musi znać połączenia ciesielskie?
W praktyce przydaje się to w pracach pomocniczych na budowie, np. przy elementach drewnianych używanych jako deskowanie/szalunek lub konstrukcje tymczasowe. Znajomość podstawowych połączeń ułatwia czytanie detali i komunikację z innymi branżami.
Jakie elementy rysunku naroża są kluczowe przy identyfikacji złącza?
Kluczowe są: kształt końców elementów (wręby, stopnie), obecność lub brak czopa/gniazda, ewentualny klinowy profil oraz to, czy złącze blokuje przesuw przez zazębienie geometrii. Zawsze patrz na przekrój i widok jednocześnie, jeśli są podane.
Jak odróżnić czop podwójny od połączenia na zamek na rysunku?
W czopie podwójnym zwykle widzisz dwa wyraźne "występy" (czopy) oraz odpowiadające im gniazda. W połączeniu na zamek dominują wręby i "schodkowe" wcięcia, które nachodzą na siebie, bez typowego układu czop–gniazdo.
Kiedy w zadaniach egzaminacyjnych pojawia się rozpoznawanie złączy z rysunku?
Pojawia się wtedy, gdy sprawdzana jest umiejętność czytania dokumentacji i rozpoznawania detali wykonawczych. Warto ćwiczyć na prostych rysunkach: identyfikować elementy i nazywać połączenia, zamiast uczyć się samych definicji.
Jak się uczyć rozpoznawania połączeń narożnych krok po kroku?
1) Nazwij widoczne cechy: wręby/czopy/klin.
2) Zastanów się, co blokuje przesuw (kształt, klin, gniazdo).
3) Dopasuj do nazwy złącza.
4) Porównaj z 2–3 wzorcowymi rysunkami. Regularne krótkie powtórki są skuteczniejsze niż jednorazowa nauka.
Czy da się odpowiedzieć na to pytanie bez rysunku?
Nie w sposób rzetelny. To zadanie opiera się na rozpoznaniu konkretnej geometrii połączenia na ilustracji, więc bez niej pozostaje zgadywanie. Na egzaminie upewnij się, że analizujesz rysunek (widoki, przekroje, kształt wrębów) przed wyborem odpowiedzi.
