KWALIFIKACJA BUD14 + BUD15 - STYCZEŃ 2022 (test 3)



PYTANIE NR 12.

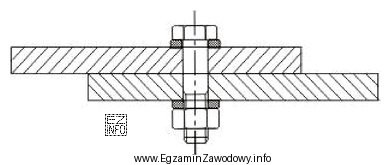

Na rysunku przedstawiono połączenie śrubowe
Ilustracja przedstawia połączenie śrubowe zakładkowe, co jest zgodne z podanym prawidłowym rozwiązaniem pytania
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Połączenie zakładkowe rozpoznaje się po tym, że łączone elementy zachodzą na siebie (tworzą zakład), a śruby przechodzą przez obszar tego nałożenia. Połączenie doczołowe dotyczy styku czołowego elementów, a "kotwowe" odnosi się do zakotwień w podłożu, nie do typowego złącza dwóch blach.

Pełne wyjaśnienie:

W połączeniach śrubowych bardzo ważna jest geometria ułożenia łączonych elementów. Odpowiedź "zakładkowe" jest poprawna, gdy na rysunku widać, że dwa elementy (np. blachy, płaskowniki) zachodzą na siebie, tworząc tzw. zakład, a śruby przechodzą przez oba elementy w strefie tego nałożenia. Taki układ jest charakterystyczny dla złączy zakładkowych: elementy nie stykają się końcami, tylko jeden nakłada się na drugi.

Dlaczego pozostałe odpowiedzi nie pasują do typowego rozpoznania z rysunku:

  • "dociskowe" – to określenie bywa używane potocznie do złączy, w których elementy są dociśnięte śrubami, ale w rozróżnieniu typów złączy na rysunku kluczowa jest forma połączenia (zakład/styk czołowy), a nie sam fakt docisku. Sama obecność śrub nie przesądza o nazwie "dociskowe".
  • "doczołowe" – połączenie doczołowe (na styk czołowy) występuje wtedy, gdy końce elementów schodzą się w jednej płaszczyźnie i łączy się je np. za pomocą nakładek/blach węzłowych lub innych rozwiązań, ale podstawową cechą jest styk czołowy, a nie zachodzenie jednego elementu na drugi.
  • "kotwowe" – odnosi się do kotew (zamocowań do betonu lub podłoża), a nie do klasycznego połączenia dwóch elementów blaszanych między sobą. Kotwy rozpoznaje się po zakotwieniu w podłożu (np. w betonie), a nie po zakładzie dwóch łączonych elementów.

Wskazówka egzaminacyjna: przy zadaniach "Na rysunku przedstawiono…" najpierw ustal, czy elementy zachodzą (zakład), czy stykają się końcami (doczoło). Dopiero potem oceniaj rolę elementów złącznych (śruby, nakrętki, podkładki) i ewentualnych nakładek.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest połączenie śrubowe zakładkowe?
To złącze, w którym dwa elementy (np. blachy) zachodzą na siebie na pewnej długości (zakład), a śruby przechodzą przez oba elementy w strefie nałożenia. Rozpoznasz je na rysunku po widocznym "przesunięciu" i wspólnej części nakładania.
Jak na rysunku odróżnić połączenie zakładkowe od doczołowego?
W zakładkowym elementy nakładają się (są równolegle i mają wspólny obszar). W doczołowym elementy stykają się końcami w jednej linii, a łączniki lub nakładki są dodatkowymi częściami. Kluczowe jest położenie końców elementów.
Dlaczego w połączeniu zakładkowym potrzebny jest zakład?
Zakład zapewnia wspólną strefę, przez którą można przeprowadzić śruby i przenieść obciążenia między elementami. Zbyt mały zakład może pogorszyć nośność i sztywność złącza, dlatego w praktyce ważne jest zachowanie właściwych wymiarów i rozstawów łączników.
Czy połączenie "dociskowe" to to samo co zakładkowe?
Nie zawsze. "Docisk" opisuje mechanizm działania (dociśnięcie elementów), natomiast "zakładkowe" opisuje geometrię ułożenia elementów (na zakład). Na egzaminach zwykle rozpoznaje się typ połączenia po układzie elementów, a nie po samym fakcie, że śruba dociska.
Co to znaczy połączenie śrubowe doczołowe?
To połączenie, w którym elementy łączone stykają się czołowo (końcami). Śruby nie przechodzą przez "zakład", bo go nie ma; zamiast tego często stosuje się nakładki lub blachy węzłowe, które umożliwiają skręcenie złącza mimo styku czołowego.
Kiedy na budowie spotyka się połączenia kotwowe?
Połączenia kotwowe spotyka się, gdy element (np. stalowy) trzeba zamocować do podłoża, najczęściej do betonu (fundamentu, płyty). Kotwa pracuje wtedy jako zamocowanie w podłożu, a nie jako łącznik dwóch zakładających się blach.
Jakie elementy wchodzą w typowe połączenie śrubowe?
Najczęściej są to: śruba, nakrętka oraz podkładki (czasem specjalne). W zależności od rozwiązania dochodzą także łączone elementy (blachy, kątowniki) i ewentualne nakładki. Na rysunku szukaj osi śruby i przekrojów przez otwory.
Czy można rozpoznać połączenie zakładkowe bez przekroju?
Często tak, ale bywa trudniej. Na rzucie możesz zauważyć, że elementy są przesunięte i mają wspólny obszar, w którym występują śruby. Przekrój zwykle najlepiej pokazuje, czy elementy są na zakład (warstwowo), czy stykają się doczołowo.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu połączeń śrubowych?
Najczęstsze pomyłki to: skupienie się na samej śrubie zamiast na układzie łączonych części, mylenie pojęć "doczołowe" i "zakładkowe", oraz wybór "kotwowego" tylko dlatego, że kojarzy się z budową. Zawsze analizuj, jak ułożone są elementy względem siebie.
Jak przygotować się do pytań o rodzaje połączeń na egzaminie BUD.1?
Najlepiej ćwiczyć na rysunkach: rozpoznawaj zakład, styk czołowy, obecność nakładek i sposób przejścia śruby przez elementy. Warto też powtórzyć podstawowe nazwy złączy i elementów łącznych oraz poćwiczyć czytanie prostych przekrojów.
info

To pytanie poprawnie rozwiązuje 60% zdających egzamin. średnie

Eksperci podkreślają: "Połączenie zakładkowe rozpoznaje się po tym, że łączone elementy zachodzą na siebie (tworzą zakład), a śruby przechodzą przez obszar tego nałożenia."

Materiały:

  • Podręczniki i skrypty z podstaw konstrukcji/połączeń w budownictwie (rysunek techniczny i złącza)
  • Karty pracy lub atlas detali złączy śrubowych (zakładkowe i doczołowe) używane w dydaktyce budowlanej
  • Ćwiczenia z czytania rysunku technicznego: rozpoznawanie rodzajów połączeń na rzutach i przekrojach
