KWALIFIKACJA TWO5 - STYCZEŃ 2018



PYTANIE NR 22.

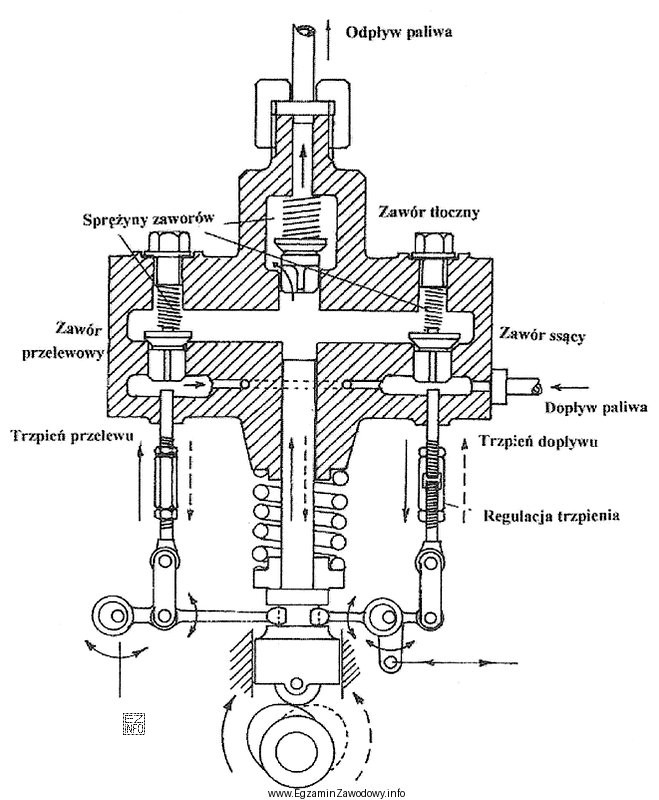

Na rysunku przedstawiono pompę wtryskową z
Ilustracja przedstawia schemat pompy wtryskowej z zaworkiem przelewowym, co jest istotne w kontekście kwalifikacji zawodowej
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
"Zaworek przelewowy" jest charakterystycznym elementem pomp wtryskowych – odpowiada za kontrolę/odprowadzenie nadmiaru paliwa i stabilizację warunków pracy układu. Pozostałe propozycje opisują elementy nastawcze lub rozwiązania z innych typów układów wtryskowych, a nie typowy osprzęt tej pompy.

Pełne wyjaśnienie:

W pompie wtryskowej jednym z rozpoznawalnych elementów bywa zaworek przelewowy (zawór przelewowy). Jego rola jest związana z kontrolą przepływu paliwa i odprowadzeniem nadmiaru (przelewu) tak, aby układ utrzymywał właściwe warunki pracy. W zadaniach egzaminacyjnych identyfikacja tego elementu zwykle opiera się na cechach widocznych na rysunku (kształt, umiejscowienie na korpusie, typowe przyłącza).

Pozostałe odpowiedzi są mylące, bo odnoszą się do innych pojęć:

  • "tłoczek pokrętny" sugeruje element regulacyjny/nastawczy. Tego typu nazwa nie jest typowym, jednoznacznym określeniem osprzętu rozpoznawanego jako oddzielny zawór przelewowy na korpusie pompy, więc łatwo tu o skojarzeniową pomyłkę.
  • "wtrysk hydrauliczny" opisuje raczej zasadę/rodzaj realizacji wtrysku (pojęcie ogólne), a nie konkretny element widoczny jako część pompy. W pytaniu chodzi o identyfikację detalu konstrukcyjnego, nie o klasyfikację całego systemu.
  • "kolektor ciśnieniowy" kojarzy się z rozwiązaniami, w których występuje wspólna magistrala/zasobnik ciśnienia. To inny typ architektury układu paliwowego niż klasyczne rozwiązania, w których rozpoznaje się zaworek przelewowy na pompie.

Wskazówka egzaminacyjna: gdy pytanie zaczyna się od "Na rysunku przedstawiono…" i odpowiedzi są w narzędniku ("z …"), należy szukać na ilustracji konkretnego osprzętu przykręconego do korpusu, a nie interpretować odpowiedzi jako opis całego sposobu wtrysku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest zaworek przelewowy w układzie paliwowym?
Zaworek przelewowy to zawór służący do odprowadzania nadmiaru paliwa (przelewu) i stabilizacji warunków pracy układu. W praktyce pomaga utrzymać właściwy przepływ i ograniczać niepożądane wzrosty ciśnienia w określonych częściach układu.
Jak rozpoznać zaworek przelewowy na rysunku pompy wtryskowej?
Zwykle rozpoznaje się go jako niewielki zawór/osprzęt na korpusie pompy, często z widocznym przyłączem przewodu przelewowego. Na egzaminie szukaj elementu, który wygląda jak osobny zawór, a nie jak część regulacji dawki czy mechanizmu napędowego.
Dlaczego w odpowiedziach myli się zawór z tłoczkiem?
To częsty błąd przez podobieństwo skojarzeń językowych: "tłoczek" kojarzy się z pompowaniem, więc wydaje się pasować do pompy. Egzamin sprawdza jednak rozpoznanie konkretnego elementu osprzętu (zaworu), a nie ogólne skojarzenie z ruchem tłoka.
Co oznacza w zadaniach zwrot "pompa wtryskowa z …"?
Taki zwrot najczęściej wymaga wskazania konkretnego elementu zamontowanego w pompie lub na jej korpusie (np. zaworu, regulatora, przyłącza). Nie chodzi o opis całego typu układu wtryskowego, tylko o cechę konstrukcyjną widoczną na ilustracji.
Czy kolektor ciśnieniowy jest częścią każdej pompy wtryskowej?
Nie. Kolektor ciśnieniowy wiąże się z określoną architekturą układu paliwowego, a nie z każdą pompą wtryskową. W testach może być użyty jako "pułapka" dla osób, które mylą nazwy rozwiązań systemowych z pojedynczymi elementami pompy.
Jakie są typowe pułapki w pytaniach z rozpoznawania elementów na rysunku?
Najczęściej: wybór odpowiedzi brzmiącej najbardziej "fachowo", mylenie nazwy procesu z nazwą części oraz ignorowanie tego, że pytanie dotyczy elementu widocznego na rysunku. Pomaga skupienie się na tym, co jest fizycznym detalem (śruba, zawór, króciec).
Jak przygotować się do pytań z ilustracjami na egzaminie zawodowym?
Ćwicz rozpoznawanie części na schematach i rysunkach poglądowych: najpierw nazwij element, potem dopasuj funkcję. Warto też trenować czytanie rysunku: korpus, przyłącza przewodów, kierunki przepływu i typowe miejsca montażu zaworów.
Kiedy na statku spotyka się prace przy elementach układu wtryskowego?
Podczas przeglądów siłowni, diagnozowania nierównej pracy silnika, kontroli szczelności przewodów paliwowych oraz przy czynnościach serwisowych związanych z osprzętem silnika. Nawet jeśli specjalizacja dotyczy kadłuba, w praktyce spotyka się integrację instalacji.
Dlaczego odpowiedź "wtrysk hydrauliczny" bywa błędna w takich zadaniach?
Bo jest to określenie ogólne, opisujące sposób realizacji wtrysku lub zjawisko, a nie nazwany element konstrukcyjny pompy. Jeśli pytanie dotyczy "pompy z …", to zwykle chodzi o część, którą można wskazać palcem na rysunku.
Jakie pojęcia warto odróżniać: zawór, tłoczek, kolektor?
Zawór steruje przepływem (otwiera/zamyka/przelewa), tłoczek wykonuje ruch roboczy w celu tłoczenia/zmiany objętości, a kolektor jest częścią rozdzielającą lub zbierającą medium w instalacji. To rozróżnienie ogranicza pomyłki na testach.
info

Około 45% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że "Zaworek przelewowy" jest charakterystycznym elementem pomp wtryskowych – odpowiada za kontrolę/odprowadzenie nadmiaru paliwa i stabilizację warunków pracy układu.

Materiały:

  • Materiały producentów silników/układów wtryskowych (katalogi części, schematy poglądowe) używane w pracowniach szkolnych
  • Podręczniki do podstaw eksploatacji silników Diesla i układów wtryskowych (rozdziały o pompach i zaworach)
  • Rysunki poglądowe i ćwiczenia z rozpoznawania elementów osprzętu silnikowego na jednostkach pływających
