KWALIFIKACJA MTL1 + MTL2 - CZERWIEC 2017



PYTANIE NR 30.

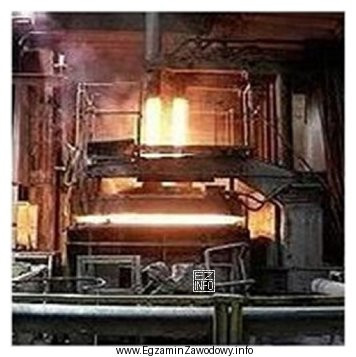

Na rysunku przedstawiono proces metalurgiczny przeprowadzany w
Ilustracja przedstawia wnętrze hali przemysłowej, w której odbywa się proces metalurgiczny.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Piec łukowy rozpoznaje się po tym, że ciepło do topienia wsadu powstaje z łuku elektrycznego między elektrodami a wsadem (lub między elektrodami). W żeliwiaku źródłem ciepła jest spalanie koksu, w piecu płomiennym – płomień palników, a w indukcyjnym – nagrzewanie prądami wirowymi.

Pełne wyjaśnienie:

Zadanie polega na rozpoznaniu, w jakim urządzeniu prowadzony jest pokazany na rysunku proces metalurgiczny. Kluczowe jest zidentyfikowanie źródła energii cieplnej oraz elementów charakterystycznych dla danego typu pieca.

  • "piecu łukowym" – w piecu łukowym energia cieplna pochodzi z łuku elektrycznego. Na schematach często widać elektrody nad wsadem oraz przestrzeń łuku. To właśnie mechanizm grzania (łuk) odróżnia ten piec od pozostałych.
  • "żeliwiaku" – żeliwiak jest klasycznym piecem szybowym, w którym topienie zachodzi dzięki spalaniu koksu i doprowadzeniu powietrza (dmuch). Typowe są strefy w szybie oraz charakterystyczny układ zasypu i dmuchu. Jeśli na rysunku dominują elementy elektryczne (łuk/elektrody), nie jest to żeliwiak.
  • "piecu płomiennym" – piec płomienny ogrzewa wsad płomieniem i gorącymi spalinami z palników. Na schematach wyróżniają się komora spalania, palniki i przepływ spalin nad wsadem, a nie elektrody/łuk.
  • "piecu indukcyjnym" – w piecu indukcyjnym metal nagrzewa się dzięki indukcji elektromagnetycznej (prądy wirowe). Często widoczna jest cewka indukcyjna otaczająca tygiel. Brak jest łuku elektrycznego typowego dla pieca łukowego.

W praktyce egzaminacyjnej warto zapamiętać prostą metodę: najpierw odpowiedz sobie na pytanie, co grzeje metal (łuk, indukcja, płomień, spalanie koksu), a dopiero potem dopasuj nazwę urządzenia. To ogranicza pomyłki wynikające z podobieństwa kształtów obudowy pieców na schematach.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co wyróżnia piec łukowy na schemacie technologicznym?
Piec łukowy wyróżnia obecność łuku elektrycznego jako źródła ciepła. Na schematach często widać elektrody skierowane w stronę wsadu i obszar, w którym powstaje łuk. To odróżnia go od pieca indukcyjnego (cewka) i płomiennego (palniki).
Jak odróżnić piec indukcyjny od łukowego na rysunku?
W piecu indukcyjnym charakterystyczna jest cewka indukcyjna (uzwojenie) wokół tygla, a nagrzewanie zachodzi prądami wirowymi w metalu. W piecu łukowym kluczowe są elektrody i łuk elektryczny nad/między wsadem, bez typowej cewki otaczającej tygiel.
Dlaczego żeliwiak nie jest piecem elektrycznym?
Żeliwiak działa jak piec szybowy opalany paliwem stałym: ciepło powstaje głównie ze spalania koksu i reakcji w strefach szybu. Nie wykorzystuje łuku ani indukcji do topienia. Z tego powodu na schematach nie dominują elementy zasilania elektrycznego typowe dla pieców elektrycznych.
Co jest źródłem ciepła w piecu płomiennym?
W piecu płomiennym metal jest ogrzewany przez płomień palników i gorące spaliny opływające przestrzeń roboczą. Na rysunkach zwykle widać palniki, kierunek przepływu spalin i komorę roboczą, a nie elektrody lub cewkę indukcyjną.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu pieców na rysunku?
Najczęstsze błędy to skupienie się na kształcie obudowy zamiast na mechanizmie grzania, oraz mylenie pieca łukowego z indukcyjnym (bo oba są elektryczne). Pomaga zasada: najpierw ustal, czy na schemacie jest łuk, cewka, palnik czy szyb z zasypem.
Jakie elementy wskazują na zastosowanie elektrod w procesie topienia?
Na zastosowanie elektrod wskazują elementy prowadzone od góry do komory pieca oraz strefa kontaktu, w której może powstawać łuk elektryczny. Jeśli schemat pokazuje wyraźnie łuk i elektrody nad wsadem, jest to typowa cecha procesu w piecu łukowym.
Kiedy w odlewnictwie stosuje się piec łukowy?
Piec łukowy stosuje się, gdy potrzebne jest intensywne topienie i możliwość prowadzenia procesów metalurgicznych z wykorzystaniem energii elektrycznej (np. szybkie uzyskanie wysokiej temperatury). Dobór zależy od rodzaju stopu, wymaganej wydajności i organizacji produkcji w odlewni.
Czy sam napis "proces metalurgiczny" wystarcza do wyboru pieca?
Nie. Określenie "proces metalurgiczny" jest ogólne, bo topienie i rafinacja mogą zachodzić w różnych piecach. Decydują cechy z rysunku (np. elektrody i łuk, cewka indukcyjna, palniki, szyb żeliwiaka). Dlatego na egzaminie analizuj elementy konstrukcyjne schematu.
Jak przygotować się do zadań o piecach na egzaminie MTL.2?
Ucz się przez porównania: dla każdego pieca zapamiętaj źródło ciepła i 2–3 cechy rozpoznawcze schematu. Dodatkowo przejrzyj rysunki technologiczne i opisy z DTR. Na egzaminie zawsze najpierw identyfikuj mechanizm grzania, potem dopasuj nazwę pieca.
Jakie są różnice między piecem łukowym a żeliwiakiem w praktyce obsługi?
Piec łukowy wymaga obsługi układów elektrycznych (zasilanie, elektrody, sterowanie), a kluczowe zjawisko to łuk elektryczny. Żeliwiak opiera się na zasypie, koksie i dmuchu, więc obsługa dotyczy paliwa, powietrza i stref w szybie. Różny jest też profil zagrożeń i kontroli procesu.
info

To pytanie poprawnie rozwiązuje 48% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że piec łukowy rozpoznaje się po tym, że ciepło do topienia wsadu powstaje z łuku elektrycznego między elektrodami a wsadem (lub między elektrodami).

Materiały:

  • Podręczniki i skrypty z metalurgii i odlewnictwa omawiające piece: łukowe, indukcyjne, płomienne oraz żeliwiaki
  • Instrukcje/DTR producentów pieców (części opisujące zasadę działania i schematy)
  • Materiały dydaktyczne branżowe dotyczące źródeł ciepła i przebiegu topienia w różnych typach pieców
