KWALIFIKACJA ELM6 - CZERWIEC 2017 (test 2)



PYTANIE NR 13.

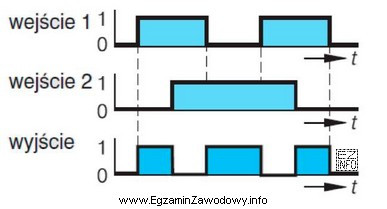

Na rysunku przedstawiono przebieg czasowy realizacji funkcji logicznej
Na rysunku przedstawiono przebieg czasowy realizacji funkcji logicznej
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie przebiegu czasowego sygnałów na wejściach i wyjściu można stwierdzić, że funkcja logiczna przedstawiona na rysunku to XOR (alternatywa wykluczająca). Sygnał wyjściowy jest w stanie wysokim (1) tylko wtedy, gdy na wejściach są różne stany logiczne, co jest charakterystyczne dla funkcji XOR.
