KWALIFIKACJA ELM6 - STYCZEŃ 2016 (test 2)



PYTANIE NR 38.

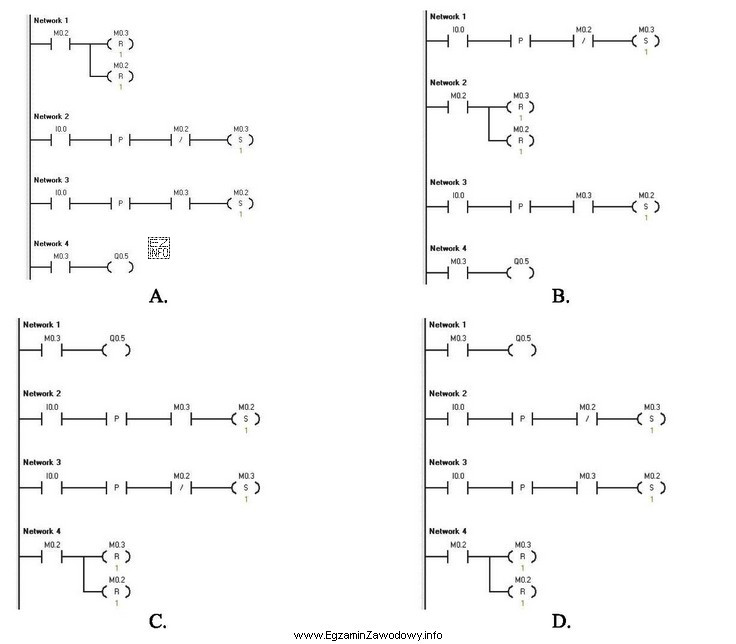

Który z poniższych programów należy wgrać do sterownika PLC, aby podanie sygnału "1″ na wejście I0.0 ustawiało "1″ na wyjściu Q0.5, a podanie kolejnej "1″ na to wejście kasowało wyjście Q0.5?
Który z poniższych programów należy wgrać
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując schematy logiczne, odpowiedź "C." jest poprawna, ponieważ przedstawia działanie przerzutnika typu RS, gdzie sygnał na wejściu I0.0 ustawia wyjście Q0.5 (sieć 2 i 3), a kolejny sygnał na wejściu I0.0 resetuje wyjście Q0.5 (sieć 4). Pozostałe odpowiedzi nie spełniają wymagań zadania, ponieważ nie tworzą przerzutnika RS z zachowaniem opisanego w pytaniu działania.
