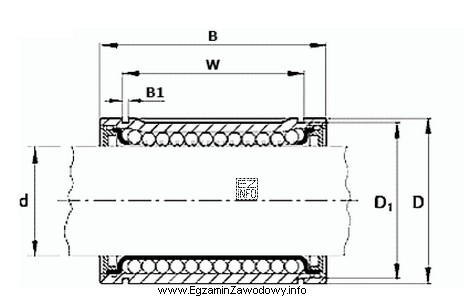

W układzie z łożyskiem liniowym (tuleją prowadzącą) wałek prowadzący jest elementem współpracującym z powierzchnią wewnętrzną łożyska. Dlatego przy doborze średnicy wałka kluczowy jest wymiar opisujący średnicę wewnętrzną/otworu łożyska. W oznaczeniach stosowanych na rysunkach technicznych i w katalogach producentów wymiar ten jest zwykle podawany jako d.
Odpowiedź "d" jest więc poprawna, bo bezpośrednio wskazuje parametr, od którego zależy, czy wałek zmieści się w łożysku i czy możliwe będzie uzyskanie wymaganego pasowania (np. przesuwnego). Niewłaściwy dobór skutkuje nadmiernymi oporami ruchu, zacieraniem albo luzami pogarszającymi dokładność pozycjonowania.
Pozostałe oznaczenia są typowo używane do innych cech geometrycznych elementu, więc nie stanowią parametru decydującego o średnicy wałka:
- "B" najczęściej odnosi się do szerokości/długości elementu wzdłuż osi, co wpływa na nośność i prowadzenie, ale nie określa średnicy wałka.
- "D" zwykle opisuje średnicę zewnętrzną łożyska/tulei, istotną przy doborze gniazda/oprawy, nie wałka.
- "D1" bywa wymiarem dodatkowym (np. stopień, podtoczenie, średnica pomocnicza), ale nadal nie jest podstawową średnicą współpracującą z wałkiem.
Wskazówka egzaminacyjna: w zadaniach o dobór wałka zawsze szukaj na rysunku wymiaru otworu elementu współpracującego z wałkiem, a nie jego wymiarów zewnętrznych.
