KWALIFIKACJA INF1 - CZERWIEC 2015



PYTANIE NR 25.

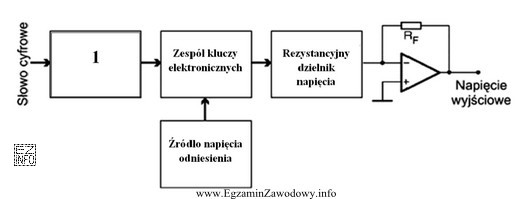

Na rysunku przedstawiono przetwornik C/A z rezystancyjnym dzielnikiem napięcia. Blok oznaczony symbolem 1 jest
Na rysunku przedstawiono przetwornik C/A z rezystancyjnym dzielnikiem napię
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Blok oznaczony symbolem 1 w przetworniku C/A z rezystancyjnym dzielnikiem napięcia jest buforem cyfrowym. Jego zadaniem jest izolowanie układu cyfrowego od analogowego oraz zapewnienie odpowiedniej siły prądowej do sterowania kluczami elektronicznymi. Pozostałe opcje (analizator stanów logicznych, wzmacniacz sygnałów cyfrowych, multiplekser) nie pasują do kontekstu zadania i roli bloku 1 w opisanym układzie.
